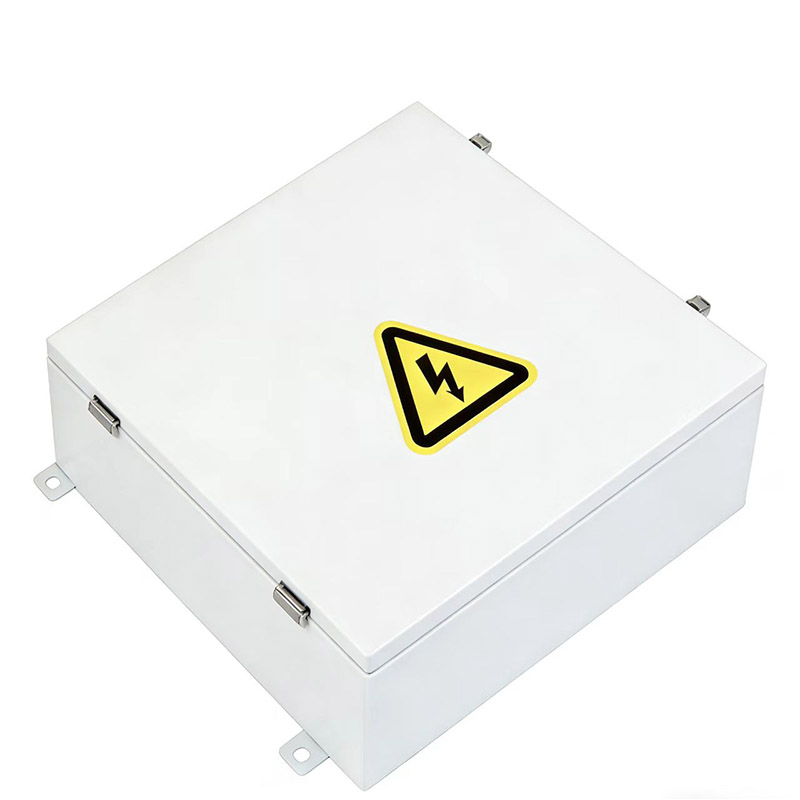

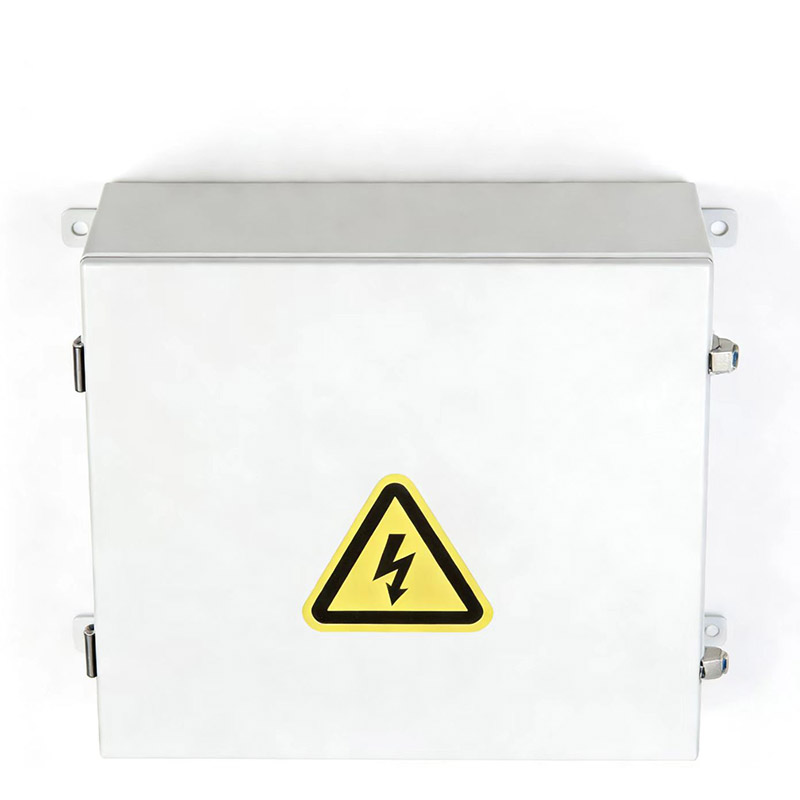

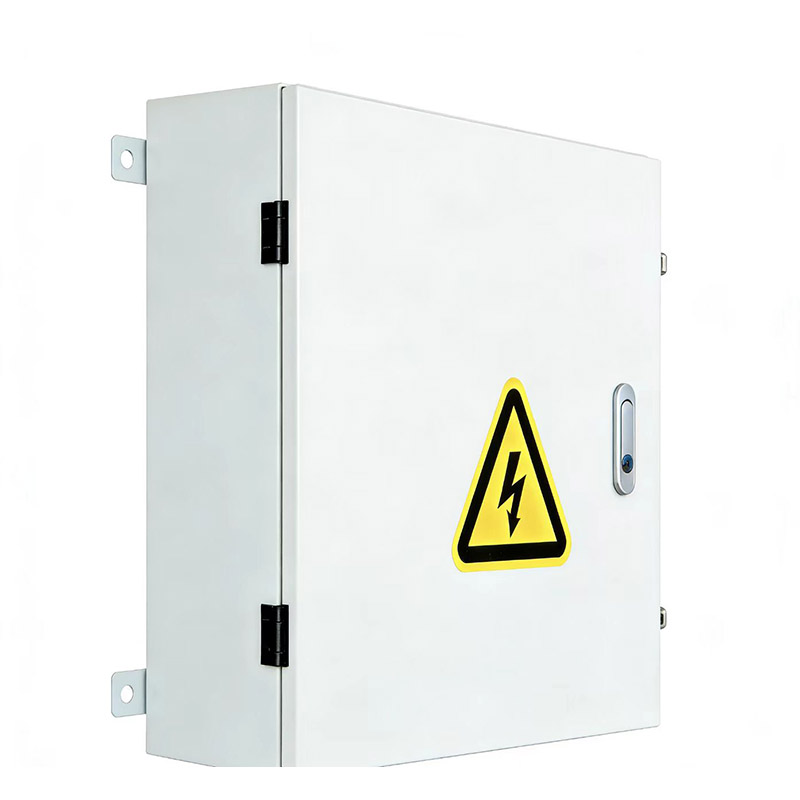

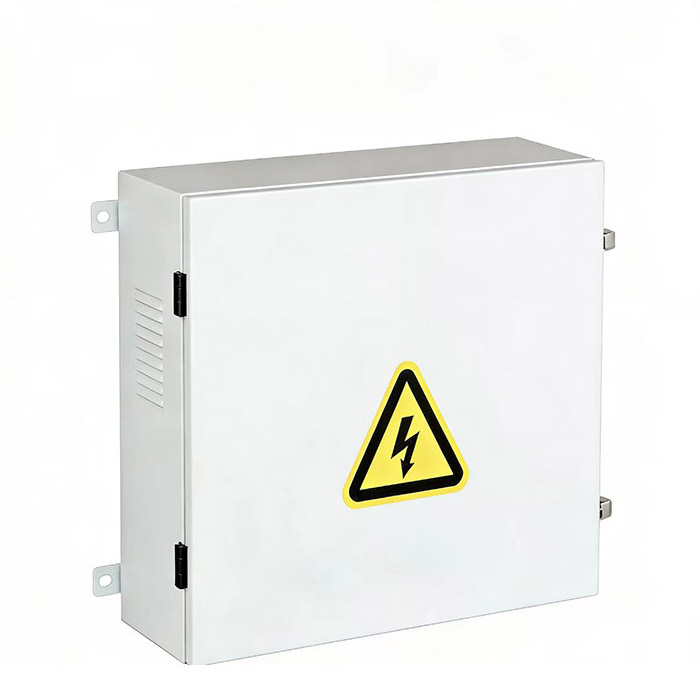

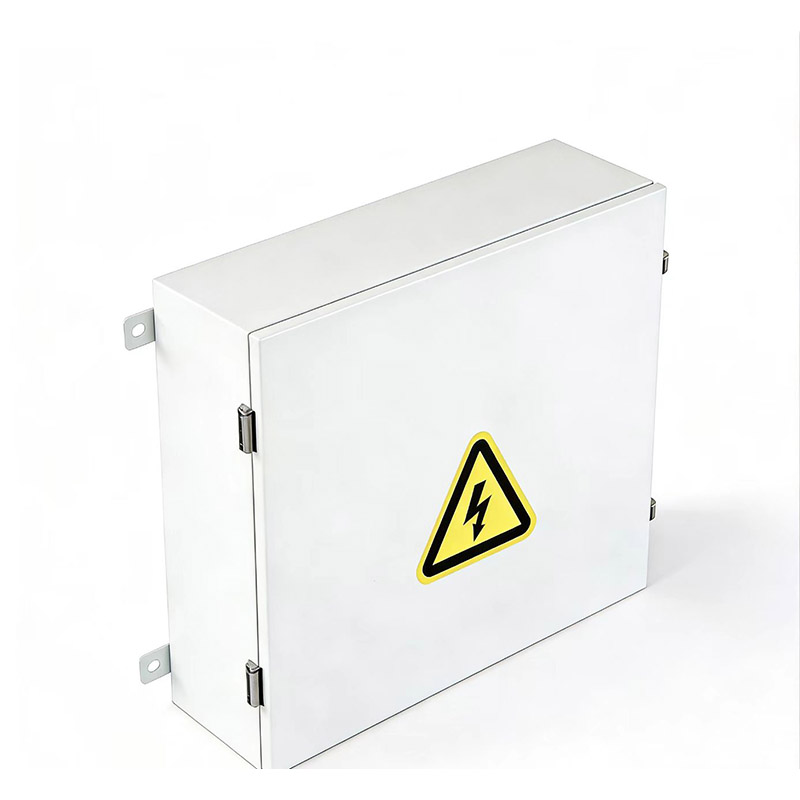

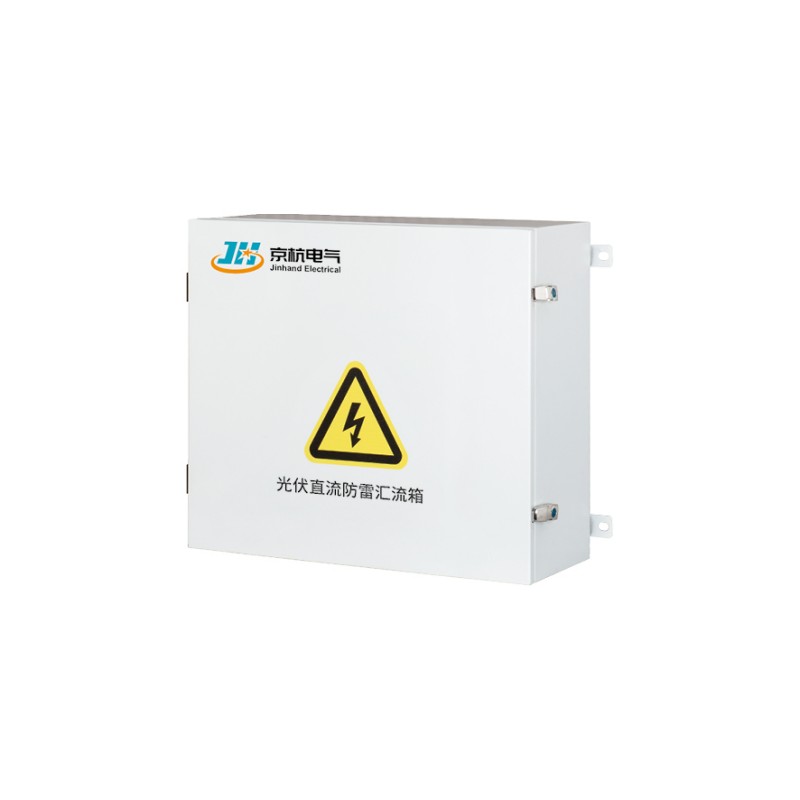

Jinhand Electric Co., Ltd. — известный китайский производитель электрооборудования с большим опытом работы и конкурентоспособными ценами в энергетической отрасли, способный идеально удовлетворить все ваши потребности. Наш завод оснащен современными технологиями и управляется профессиональной командой, которая постоянно обеспечивает выдающееся качество продукции и заслужила признание на мировом рынке. Мы надеемся установить долгосрочные отношения сотрудничества с вами и стать вашим надежным партнером в Китае. Наш основной продукт — распределительный блок постоянного тока солнечной энергии HLX — является эффективным устройством распределения электроэнергии.
1. Высокий уровень защиты: комбайн имеет степень защиты IP65, что делает его водонепроницаемым, пыленепроницаемым, нержавеющим и устойчивым к соляному туману, что позволяет устанавливать его на открытом воздухе.
2. Экономическая эффективность: использование специальных фотоэлектрических предохранителей снижает затраты на техническое обслуживание владельца, одновременно эффективно защищая безопасность обслуживающего персонала.
3. Надежная защита от неисправностей: фотоэлектрические специальные высоковольтные грозовые разрядники обеспечивают защиту от перенапряжений, защищая как положительные, так и отрицательные полюса шины.
4. Расширенные возможности мониторинга. Модуль измерения и управления оснащен надежными элементами Honeywell Hall для точного мониторинга, обнаружения неисправностей и функций сигнализации.
| HLX | 4/1 | 6/1 | 8/1 | 10/1 | 12/1 | 14/1 | 16/1 | 18/1 | 20/1 | 22/1 | 24/1 | 26/1 | 28/1 | 30/1 | 32/1 | ||
| Основной параметр | |||||||||||||||||
| Входная строка постоянного тока | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | ||
| Выходная строка постоянного тока | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Максимальное входное напряжение (постоянный ток) | 1500В | ||||||||||||||||
| Макс. ток короткого замыкания постоянного тока (DC) | 15А/20А (опционально) | ||||||||||||||||
| Максимальный выходной ток постоянного тока (DC) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| Корпусная коробка | |||||||||||||||||
| Материал корпуса коробки | Металл | ||||||||||||||||
| (ПК/АБС) Устойчивость к ультрафиолетовому излучению (ПК/АБС) | Доступный | ||||||||||||||||
| Уровень защиты | IP65 | ||||||||||||||||
| Уровень защиты от столкновений | ИК10 | ||||||||||||||||
| Размер корпуса коробки | Кастомизация | ||||||||||||||||
| Входной порт постоянного тока | M16(диаметр 4-8 мм) | ||||||||||||||||
| Выходной порт постоянного тока | M40(диаметр 23~32 мм) M50(диаметр 32,7~38 мм) M63(диаметр 37~40 мм) | ||||||||||||||||
| Порт заземления | M20(диаметр 6,7~12 мм) | ||||||||||||||||
| Автоматический выключатель постоянного тока | |||||||||||||||||
| Номинальное напряжение изоляции (постоянный ток) | 1000 В/1500 В | ||||||||||||||||
| Номинальный ток (постоянный ток) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| Представительский стандарт | IEC60947-1, ГБ/T14048-2, IEC60898-2, ГБ/T14048.1 | ||||||||||||||||
| Устройство защиты от перенапряжения постоянного тока | |||||||||||||||||
| Максимальное рабочее напряжение (постоянный ток) | 1000 В/1500 В | ||||||||||||||||
| Максимальный ток разряда (постоянный ток) | 40 кА | ||||||||||||||||
| Представительский стандарт | EN 50539-11 Тип 2 | ||||||||||||||||
| предохранитель постоянного тока | |||||||||||||||||
| Номинальное рабочее напряжение | 1000 В/1500 В | ||||||||||||||||
| Номинальный ток | 15/20А (опционально) | ||||||||||||||||
| Размер (мм) | φ10*65/10*85 | ||||||||||||||||
| Параметры окружающей среды | |||||||||||||||||
| Рабочая температура | -20℃~+60℃ | ||||||||||||||||
| Рабочая влажность | 99% (без конденсации) | ||||||||||||||||
| Высота | 2000 м (разгрузка груза выше 2000 м) | ||||||||||||||||
| Способ установки | Настенная установка | ||||||||||||||||
| Дополнительные функции | |||||||||||||||||
| мониторинг постоянного тока | Необязательный | ||||||||||||||||
| Антиотражательный диод | Необязательный | ||||||||||||||||
| Разъем МСА | Необязательный | ||||||||||||||||
1. Емкость подключения: возможность одновременного подключения до 32 аккумуляторных батарей.
2. Защита предохранителями: каждый положительный и отрицательный полюс аккумуляторной батареи оснащен специальными предохранителями для защиты от неисправностей.
3. Совместимость с высоким напряжением: модуль питания может работать с фотоэлектрическими напряжениями до 1500 В постоянного тока.
4. Мониторинг температуры и состояния. Модуль управления может измерять внутреннюю температуру объединительного блока и определять состояние грозозащитных разрядников и выходных автоматических выключателей.
5. Мониторинг тока и напряжения: контролирует ток и напряжение шины для каждой фотоэлектрической цепочки для обнаружения локальных неисправностей.
1. Мощная интеграция строк и надежная защита.
Поддерживает до 32 входов фотоэлектрических цепочек, объединенных в один выход в одном корпусе, что идеально подходит для средних и крупных фотоэлектрических массивов.
Стандартная степень защиты IP65 и ударопрочность IK10. Цельнометаллический корпус обеспечивает превосходную гидроизоляцию, пыленепроницаемость, устойчивость к коррозии и механическую прочность, предназначенную для суровых условий эксплуатации на открытом воздухе.
2. Точный и надежный интеллектуальный мониторинг.
Используются высокоточные датчики Холла Honeywell для мониторинга тока и напряжения на цепочку, а также напряжения на шинах в реальном времени.
Встроенный интеллектуальный модуль мониторинга и управления обеспечивает мониторинг внутренней температуры, определение состояния сетевого фильтра, определение состояния автоматического выключателя и локализацию неисправностей с функциями сигнализации, что обеспечивает «визуализированное» обслуживание и эксплуатацию.
3. Многоуровневая конструкция защиты безопасности
Защита на уровне цепочки: каждый входной положительный и отрицательный полюс оснащен специальным фотоэлектрическим предохранителем для точной изоляции неисправностей.
Защита на уровне системы: включает в себя устройства защиты от перенапряжения постоянного тока высокого напряжения, предназначенные для фотоэлектрических систем, для эффективной защиты от наведенных грозовых перенапряжений.
Защита главной цепи: автоматический выключатель постоянного тока большой мощности на выходе обеспечивает общую защиту от перегрузки и короткого замыкания.
4. Высокая совместимость и гибкая конфигурация.
Поддерживает системное напряжение до 1500 В постоянного тока, совместимо с основными высокоэффективными модулями и инверторами.
Доступно в стандартных конфигурациях от 4 до 32 входных строк. Варианты настройки включают размеры корпуса, характеристики портов ввода/вывода кабелей и дополнительные функции.
5. Долговечность и простота обслуживания.
Прочная конструкция корпуса из материалов, устойчивых к ультрафиолетовому излучению, и превосходная обработка поверхности обеспечивают длительный срок службы.
Модульная и понятная компоновка с заметной маркировкой облегчает регулярный осмотр, устранение неисправностей и замену компонентов.
1. Бесплатная поддержка технического выбора: предоставляет рекомендации по оптимальным моделям и решениям по электрической конфигурации на основе схемы вашей фотоэлектрической батареи, параметров инвертора и условий окружающей среды.
2. Сотрудничество в рамках полного процесса проекта: специальный менеджер проекта обеспечивает бесперебойную координацию от подписания технического соглашения, отслеживания хода производства, заводской проверки до упаковки и отгрузки, обеспечивая прозрачность информации и своевременную доставку.
3. Надзор за установкой и ввод в эксплуатацию на месте (дополнительно): Для крупных или сложных проектов мы можем направить инженеров для предоставления рекомендаций по установке на месте, поддержки при вводе в эксплуатацию и обучения групп эксплуатации и технического обслуживания.
4. Глобальная сеть поставок запасных частей: поддерживает совместные склады на ключевых зарубежных рынках, обеспечивая запасы общих запасных частей (например, предохранители, модули SPD) для поддержки быстрой локализованной поставки и минимизации времени простоя.
5. Поддержка цифровой эксплуатации и технического обслуживания: предлагает программное обеспечение для локального мониторинга или услуги по интеграции облачной платформы, совместимые с нашими продуктами, помогая клиентам в централизованном управлении данными предприятия и интеллектуальном анализе.
