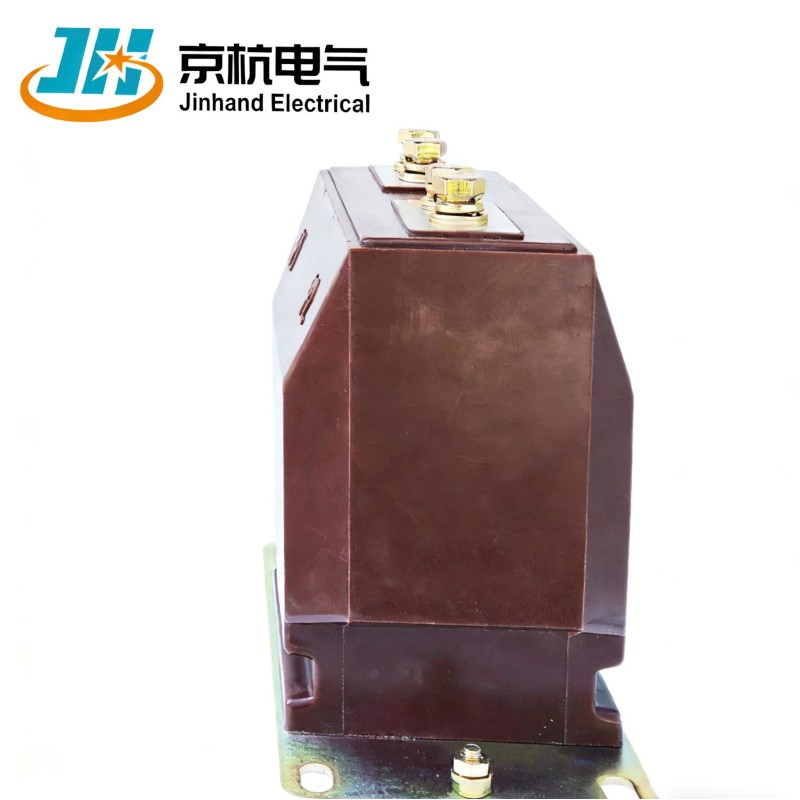

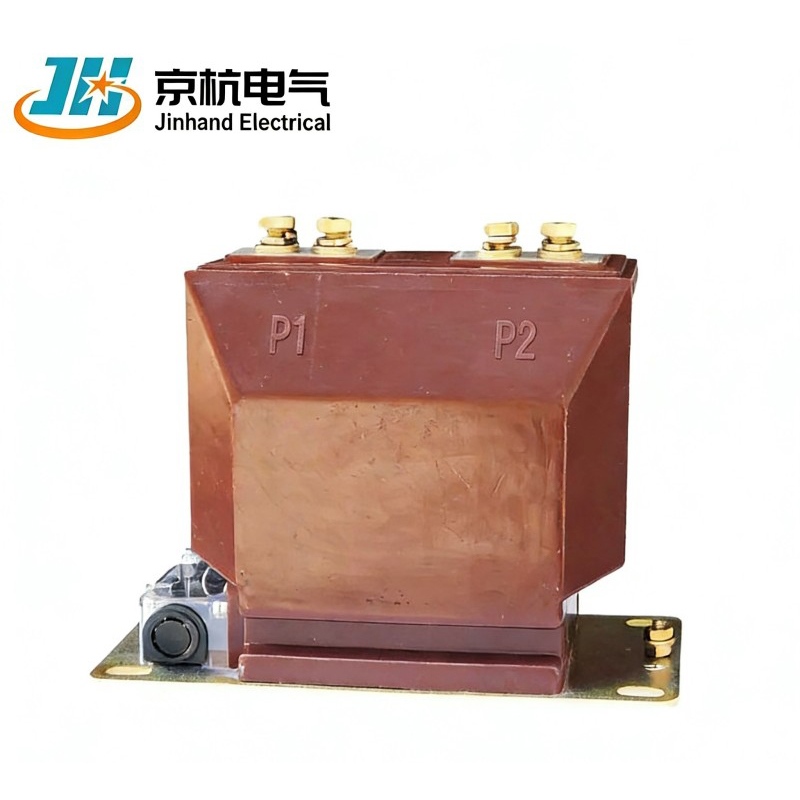

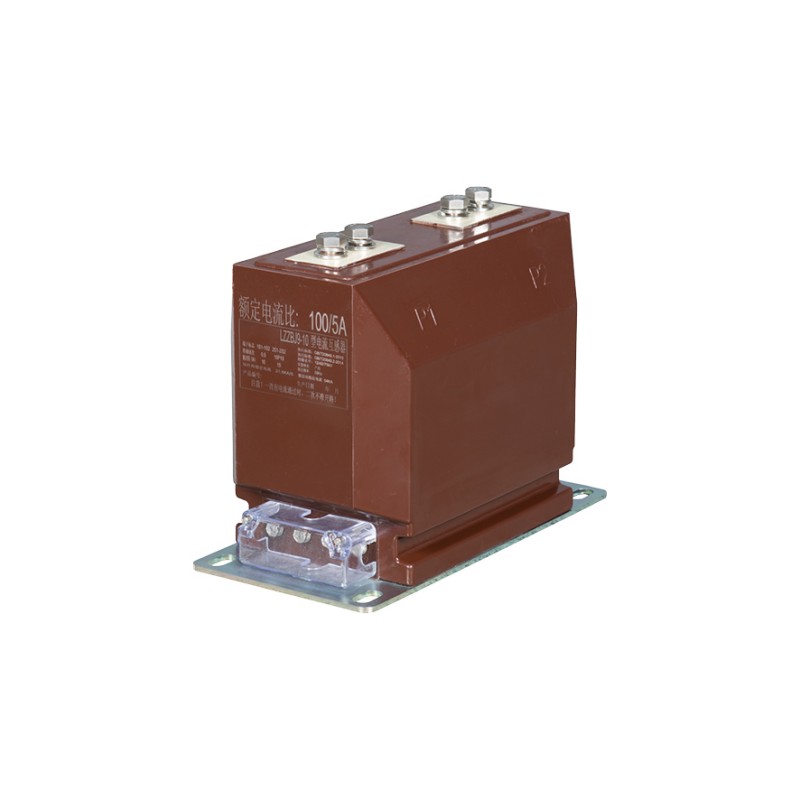

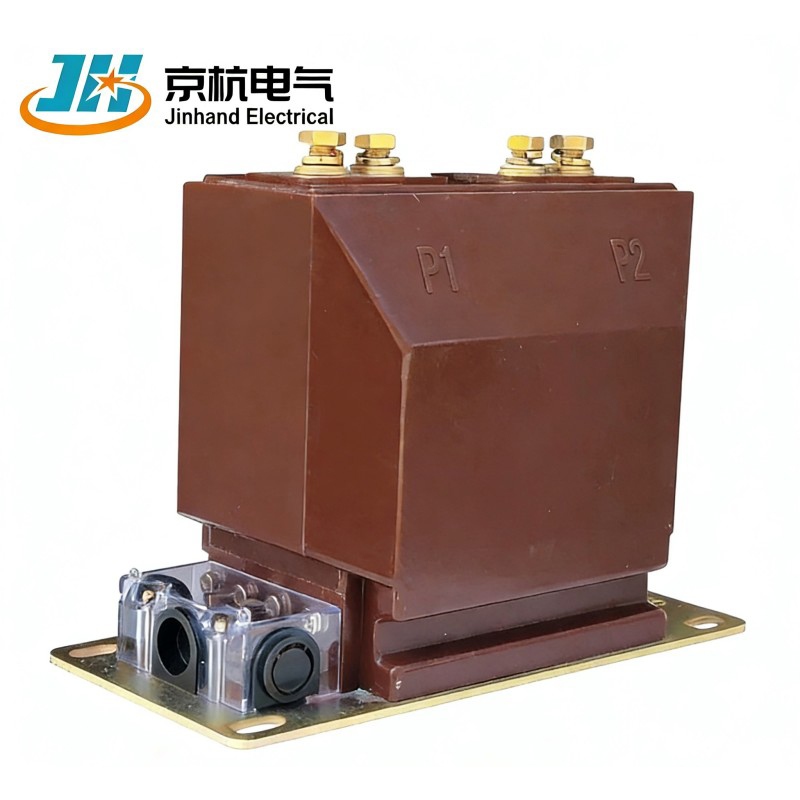

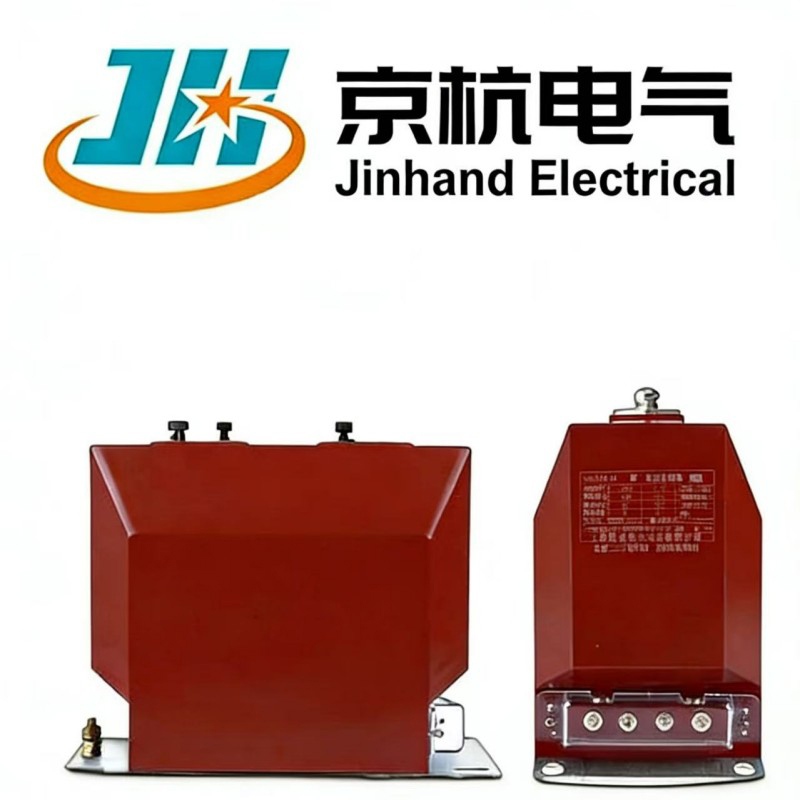

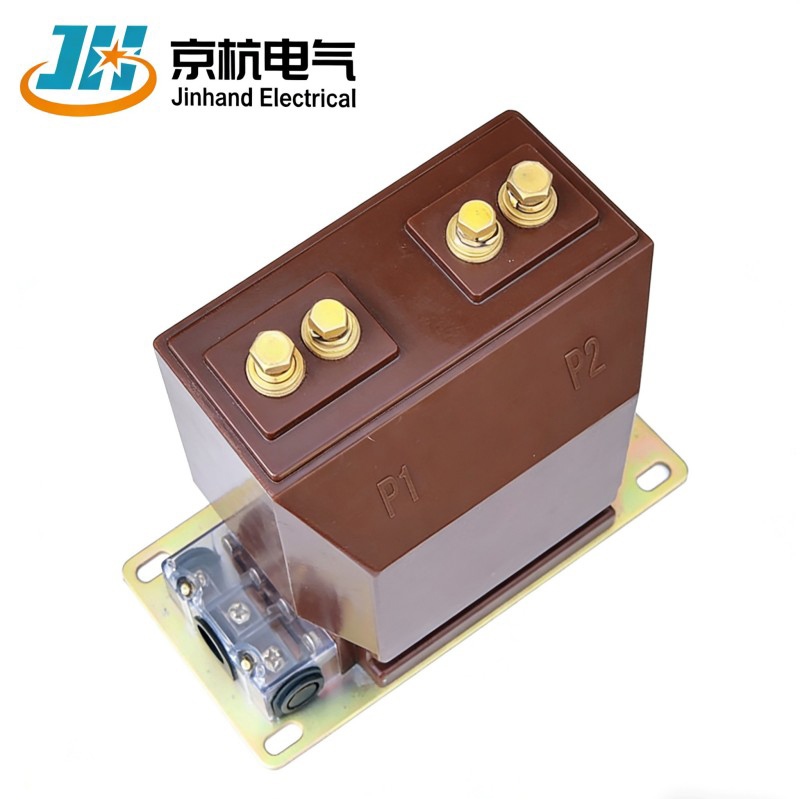

Трансформатор электрического тока

Jinhand Electric Co., Ltd. — китайский производитель и поставщик, стремящийся к инновациям и постоянно выпускающий новую продукцию, отвечающую требованиям рынка. В нашем трансформаторе электрического тока LZZBJ9-10C1 используются современные материалы, что значительно продлевает срок службы оборудования. Как завод, которому доверяют, мы уделяем приоритетное внимание качеству и производительности наших электрических решений, гарантируя, что они соответствуют самым высоким стандартам надежности и эффективности в различных приложениях. Принимая во внимание удовлетворение потребностей клиентов, мы стремимся предоставлять инновационные продукты, повышающие эффективность работы в сфере распределения электроэнергии.

Преимущества

1. Соответствие стандартам: соответствует стандартам GB 20840.1, 2 и IEC 61869-1, 2, обеспечивая надежность и безопасность в работе.
2. Универсальная рабочая температура: эффективно работает в широком диапазоне температур окружающей среды от -5 ℃ до + 40 ℃, подходит для различных сред.
3. Гибкость в номинальных значениях тока: предлагает варианты номинального вторичного тока 5 А или 1 А, что позволяет настраивать параметры для различных приложений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Основные характеристики

1.Высокие уровни изоляции: номинальные уровни изоляции 12/42/75 кВ обеспечивают отличные электрические характеристики и безопасность.
2. Совместимость по частоте: поддерживает номинальные частоты 50 Гц или 60 Гц, что позволяет адаптировать его к различным электрическим системам.
3. Надежная работа: разработан для поддержания стабильной производительности в различных условиях эксплуатации и требованиях.

Основные характеристики продукта

1. Класс изоляции высокого напряжения: номинальный уровень изоляции 12/42/75 кВ, подходит для систем передачи и распределения среднего и высокого напряжения с достаточным запасом прочности.
2. Доступно несколько классов точности: поддерживаются различные комбинации точности и защиты, включая 0,2 (S), 0,5 (S), 5P10, 5P15, 5P20, 10P10, 10P15, 10P20, что соответствует требованиям приложений по измерению, измерению и защите.
3. Широкий диапазон первичных токов: обеспечивает первичные токи от 5 А до 3150 А в нескольких вариантах для соответствия различным системам нагрузки.
4. Высокая адаптация к окружающей среде: стабильная работа при температуре окружающей среды от -5 ℃ до + 40 ℃.

Оптимизация операционных затрат

1. Высокоточный выходной сигнал измерения: выходной сигнал высокой точности класса 0,2 или 0,5 обеспечивает надежную поддержку данных для измерения энергии, снижая экономические потери из-за ошибок измерения.
2. Высокая динамическая и термическая стабильность: выдерживает кратковременные тепловые токи до 100 кА и динамические токи до 250 кА, выдерживая воздействие короткого замыкания системы и продлевая срок службы оборудования.
3. Модульная комбинированная конструкция: объединяет несколько точных и защитных обмоток в одном устройстве, сокращая количество установок и количество точек обслуживания.

Логистика и монтаж

1. Компактная и легкая конструкция: оптимизированная конструкция снижает общий вес, облегчая транспортировку и установку. Поддерживает вертикальный или горизонтальный монтаж.
2. Стандартизированный интерфейс установки: Обеспечивает монтажные пластины или интерфейсы кронштейнов, совместимые с основными распределительными устройствами и системами распределения.
3. Глобальный опыт доставки: продукция экспортируется в более чем 30 стран, поддерживая различные методы логистики и экспортную упаковку.

Долговечность и стабильность

1. Полностью герметичная литая изоляция: вакуумное литье из эпоксидной смолы обеспечивает устойчивость к влаге, загрязнению и коррозии, подходит для влажных, прибрежных или промышленных загрязненных сред.
2. Конструкция с высокой механической прочностью: усиленная внутренняя структура, устойчивая к землетрясениям и ударам, подходит для транспортировки на большие расстояния и в суровых условиях.
3. Низкие характеристики частичного разряда: Отличная конструкция изоляционной конструкции обеспечивает низкий уровень частичного разряда и долгосрочную эксплуатационную надежность.

Преимущества производственного процесса

1. Полностью автоматизированная линия по производству литья: обеспечивает равномерные и плотные изоляционные слои без пузырей и трещин.
2. Точная намотка и управление поворотом: используется намоточное оборудование с ЧПУ для обеспечения однородности намотки и улучшения электрических характеристик.
3. Комплексные электрические испытания: включают испытания на соотношение, полярность, погрешность, выдерживаемое напряжение и частичный разряд, чтобы убедиться, что каждый продукт соответствует стандартам.

Инновационные конструктивные особенности

1.Независимая конструкция магнитной цепи с несколькими обмотками: каждая обмотка экранирована, чтобы минимизировать взаимные помехи, обеспечивая чистые выходные сигналы.
2.Дополнительная конструкция для наружного применения (при необходимости). Для установки на открытом воздухе доступна улучшенная изоляция и корпус, устойчивый к ультрафиолетовому излучению.
3. Предоставление интерфейса интеллектуального мониторинга: некоторые модели поддерживают дополнительные модули цифрового вывода для легкой интеграции в системы интеллектуальных сетей.

Экологичность и энергосбережение

1. Материалы сердцевины с низкими потерями: используются листы кремниевой стали с высокой проницаемостью и низкими потерями или нанокристаллические материалы для уменьшения потерь на холостом ходу.
2. Экологичные производственные процессы: изоляционные материалы соответствуют экологическим стандартам; В процессе производства очищаются выхлопные газы и сточные воды.
3.Длительный срок службы: Полностью герметичная конструкция замедляет старение изоляции; Проектный срок службы изделия ≥30 лет.

Почему выбирают нас?

1.Специализированный производитель высоковольтных трансформаторов: имеет опыт проектирования и серийного производства трансформаторов на напряжение 10 кВ и выше.
2. Полные сертификаты и одобрения: продукты проходят тесты доступа к государственной сети с полными отчетами о типах испытаний.
3. Богатый опыт реализации проектов: широко используется на подстанциях, электростанциях, в промышленном распределении и других областях.
4. Универсальная сервисная поддержка: предоставляет комплексные услуги, включая выбор, подтверждение чертежей, руководство по установке и послепродажное обслуживание.

Часто задаваемые вопросы

В1: Как выбрать подходящую комбинацию точности и класса защиты?
О: для измерения рекомендуется 0,2 с или 0,5 с; для защиты выберите классы 5P или 10P в зависимости от тока короткого замыкания системы. Поможем с выбором по параметрам вашей системы.
В2: Можно ли использовать его на открытом воздухе или на плато?
О: Стандартные продукты предназначены для использования внутри помещений. Применение на открытом воздухе или на плато требует индивидуальной настройки, включая улучшенную изоляцию, защиту от конденсации и устойчивость к ультрафиолетовому излучению.
Вопрос 3: Как обеспечивается точность при высоких первичных токах?
О: Мы используем сегментированную обмотку и оптимизированную конструкцию магнитной цепи, чтобы обеспечить точность в пределах от 5% до 120% диапазона номинального тока.

Сервисная поддержка

1. Ответ технической поддержки: круглосуточная техническая консультация с возможностью дистанционного руководства или руководства на месте.
2.Обучение и документация: по запросу предоставляются руководства по продуктам, видеоролики по установке, руководства по отладке и обучение на месте.
3. Возможность быстрой доставки: Стандартные модели имеются на складе для быстрой доставки; нестандартная продукция поставляется по согласованию.

Связаться с нами

Более десяти лет инновационного развития позволили Jinhand стать одним из ведущих производителей и поставщиков электрооборудования в Китае. На нашем заводе используются различные передовые технологии и оборудование, и мы приглашаем вас приобрести нашу высококачественную продукцию, произведенную в Китае по разумным ценам.
