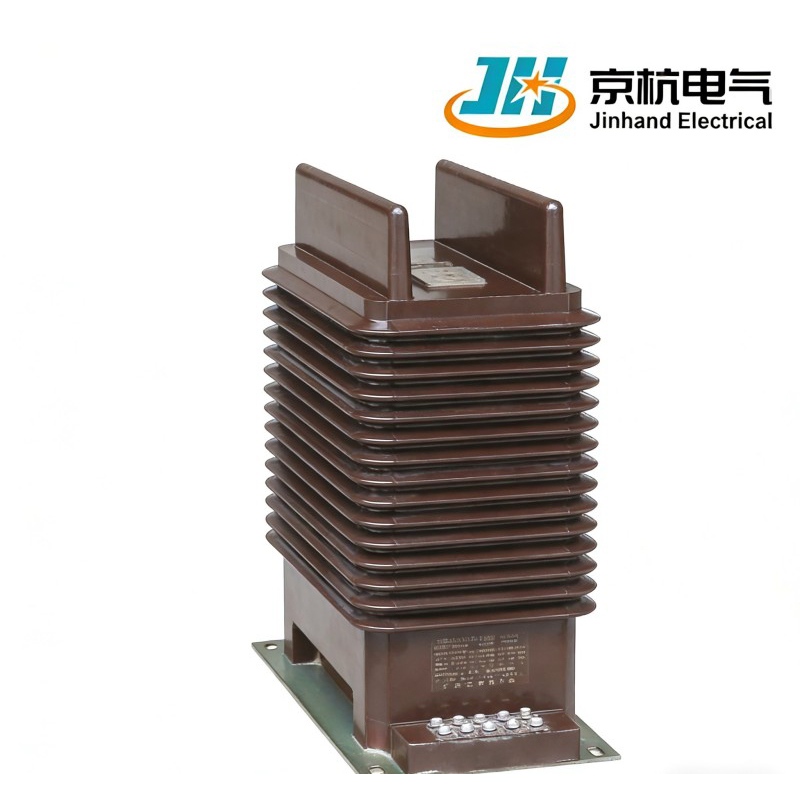

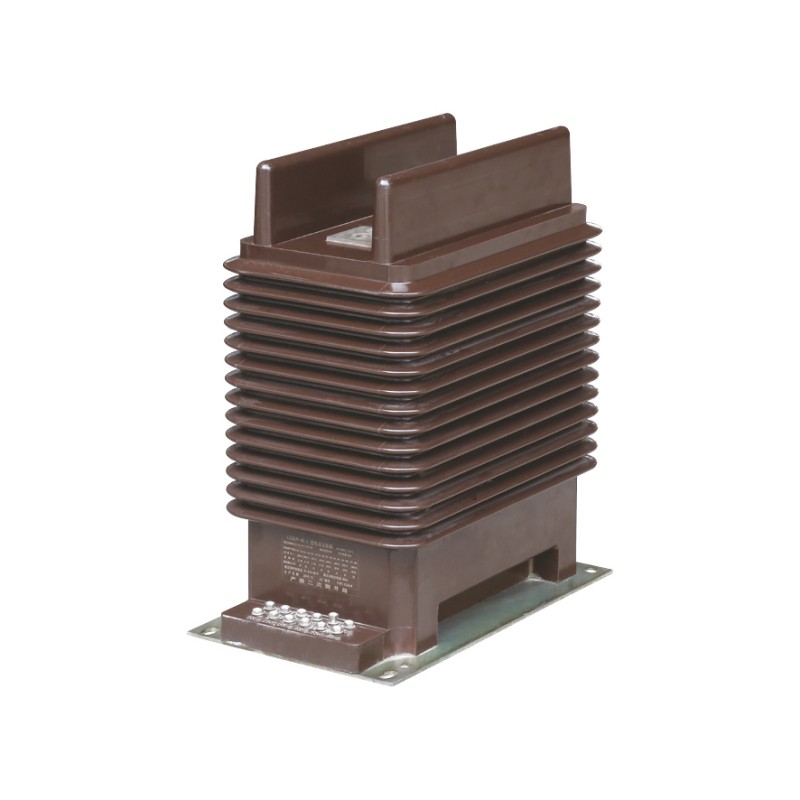

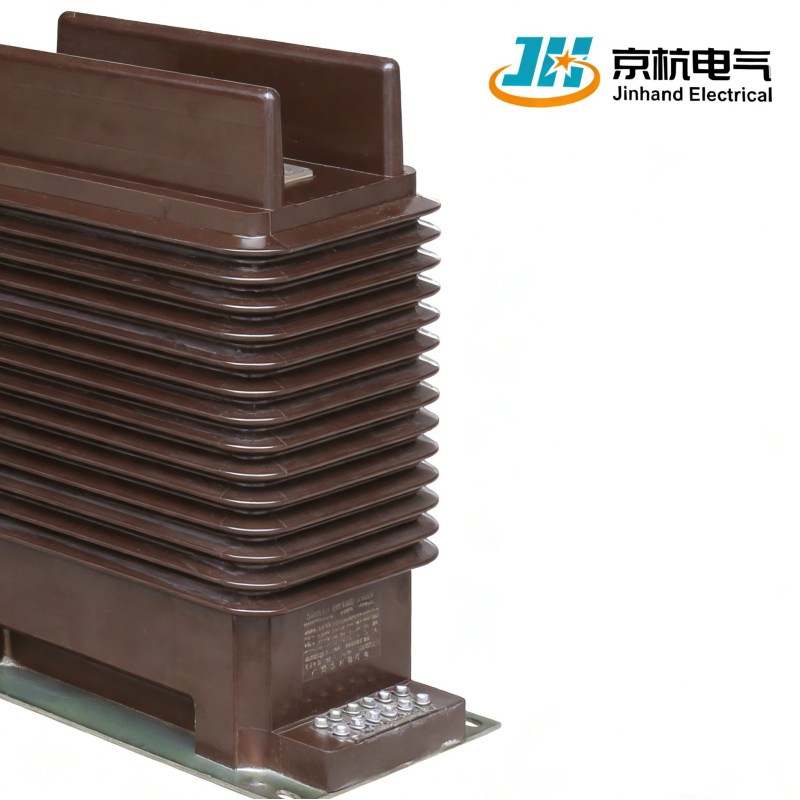

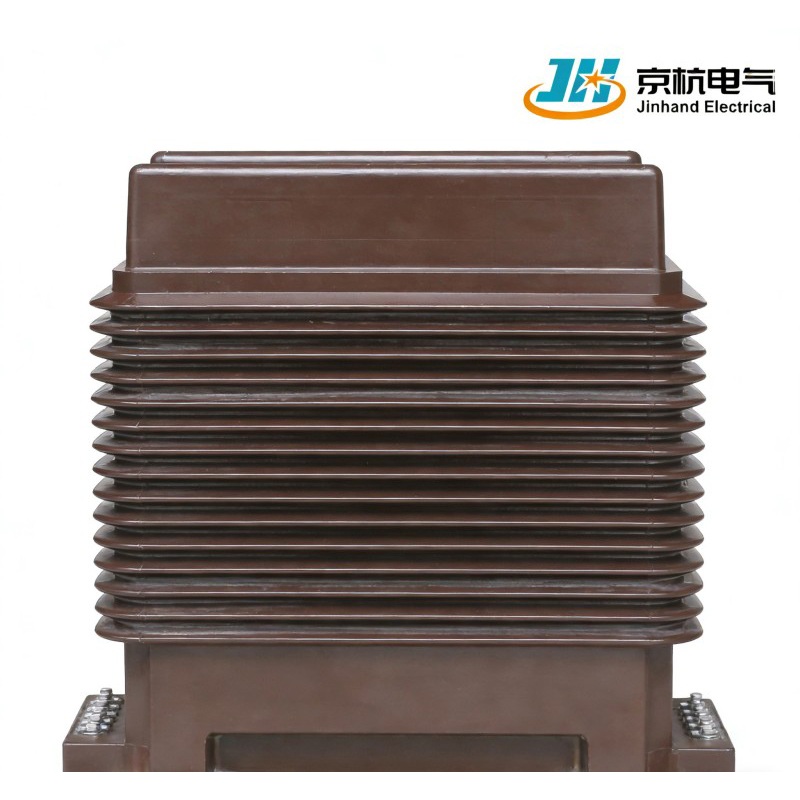

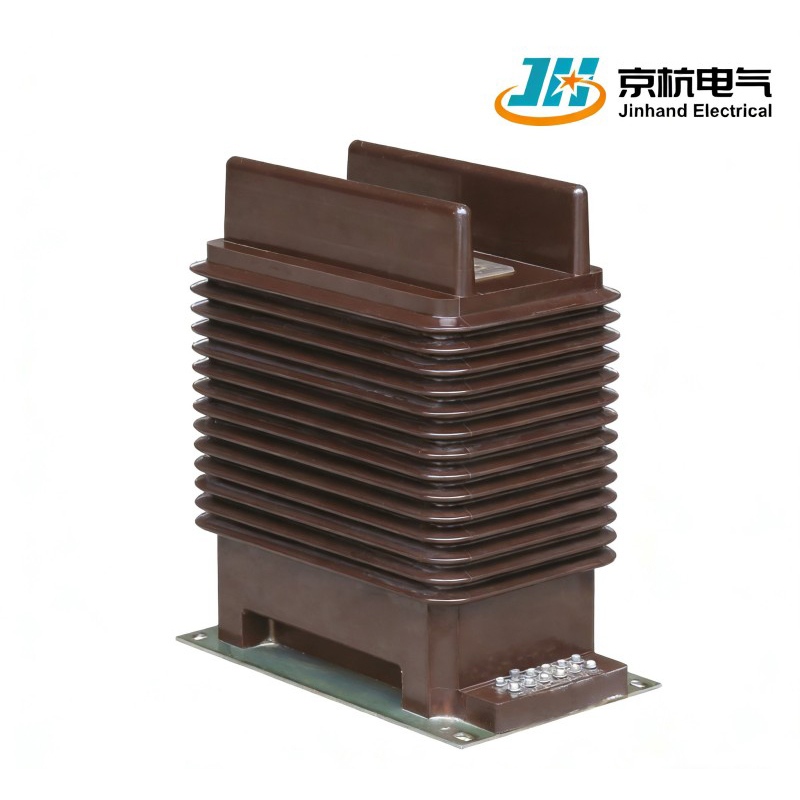

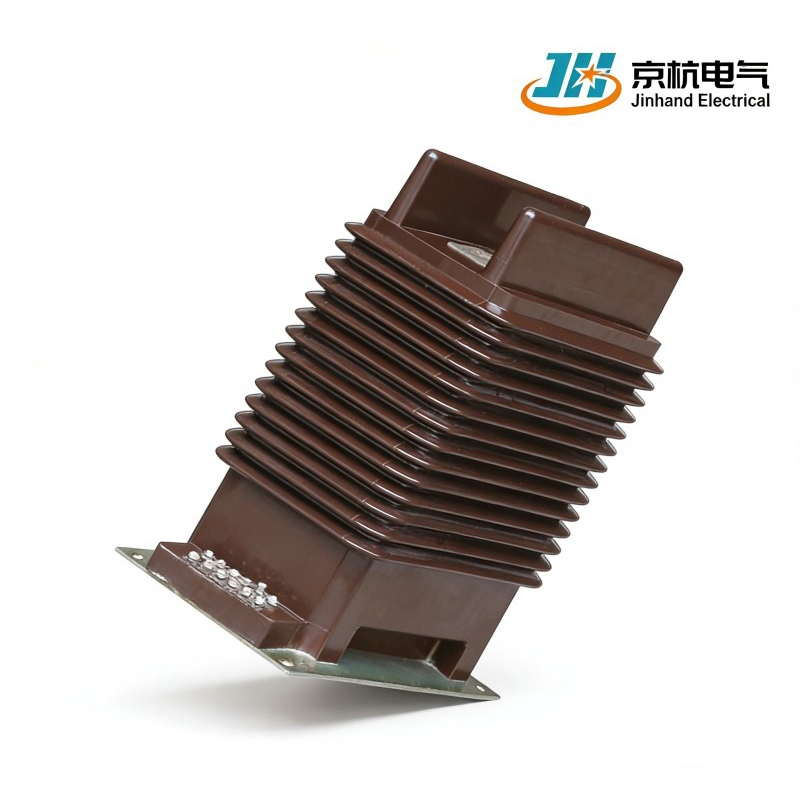

Полностью закрытый трансформатор тока столбчатого типа

Полностью закрытый трансформатор тока столбчатого типа LZZBJ9-35 соответствует стандартам GB/T 20840.1, 2 и IEC 61869-1, 2, обеспечивая высокую надежность и безопасность. Работая при температуре окружающей среды от -5℃ до +40℃, он имеет впечатляющий уровень изоляции 40,5/95/200 кВ. Благодаря коэффициенту мощности cosφ = 0,8 (запаздывание) и вариантам номинального вторичного тока 5 А или 1 А это оборудование является универсальным для различных применений. Являясь ведущим производителем и поставщиком в Китае, наша фабрика специализируется на производстве высококачественных электрических решений, отвечающих разнообразным потребностям промышленности.

Преимущества

1. Соответствие стандартам: соответствует стандартам GB/T 20840.1, 2 и IEC 61869-1, 2, обеспечивая надежную и безопасную работу.
2. Широкий диапазон рабочих температур: эффективно работает при температуре окружающей среды от -5 ℃ до + 40 ℃, подходит для различных условий окружающей среды.
3. Универсальная производительность: обеспечивает гибкость при номинальном вторичном токе 5 А или 1 А, отвечая различным требованиям применения.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Примечание: Если запрошенные пользователем параметры выходят за рамки приведенной выше таблицы, их можно определить после консультации с нашей компанией.

Основные характеристики

1. Соответствие стандартам: соответствует стандартам GB/T 20840.1, 2 и IEC 61869-1, 2, обеспечивая надежную и безопасную работу.
2. Широкий диапазон рабочих температур: эффективно работает при температуре окружающей среды от -5 ℃ до + 40 ℃, подходит для различных условий окружающей среды.
3. Универсальная производительность: обеспечивает гибкость при номинальном вторичном токе 5 А или 1 А, отвечая различным требованиям применения.

Основные характеристики продукта

1. Высоковольтная полностью закрытая конструкция столбчатого типа: предназначена для энергосистем напряжением 35 кВ с уровнем изоляции 40,5/95/200 кВ, обеспечивает превосходную устойчивость к напряжению и устойчивость к перебоям при загрязнении.
2. Дополнительная конструкция с двойным коэффициентом трансформации: поддерживает как одинарный, так и двойной коэффициент трансформации, например 50–100/5, для удовлетворения потребностей в расширении системы или изменении нагрузки.
3. Высокая точность и интеграция защиты: сочетает классы измерения 0,2S/0,5 с классами защиты (10P10/10P20/10P30), что соответствует комплексным требованиям к измерению, мониторингу и релейной защите.
4. Широкий диапазон рабочих температур: стабильная работа при температуре окружающей среды от -5 ℃ до + 40 ℃, подходит для большинства климатических регионов.

Оптимизация операционных затрат

1. Интегрированная конструкция столбчатого типа: прочная конструкция снижает потребность во внешних опорах, снижая сложность установки и обслуживания.
2. Высокая динамическая и термическая стабильность: кратковременный тепловой ток до 72 кА и ток динамической стабильности до 144 кА, высокая устойчивость к короткому замыканию для продления срока службы оборудования.
3. Низкая потеря коэффициента мощности: cosφ=0,8 (запаздывание) повышает энергоэффективность системы и снижает эксплуатационные потери.

Логистика и монтаж

1. Модульная конструкция колонн: поставляется в виде законченных блоков, что позволяет легко собирать их на месте, что сокращает время строительства.
2. Совместим со стандартными монтажными основаниями: обеспечивает монтажные фланцы и крепежные детали, совместимые с различными распределительными устройствами и конструкциями на 35 кВ.
3. Обширный опыт экспортной упаковки: обслуживание клиентов в более чем 30 странах, поддержка таких вариантов упаковки, как деревянные ящики и поддоны.

Долговечность и стабильность

1. Полностью закрытая литая изоляция: конструкция для наружного применения, устойчивая к дождю, пыли и ультрафиолетовому излучению, подходит для наружных подстанций и суровых условий.
2.Сейсмостойкая и ветроустойчивая конструкция: высокая прочность конструкции соответствует требованиям к высокой скорости ветра и сейсмическим условиям.
3. Низкий частичный разряд: используются высококачественные изоляционные материалы и процессы вакуумного литья для обеспечения стабильных изоляционных характеристик во время длительной эксплуатации.

Преимущества производственного процесса

1. Полностью автоматический процесс гелеобразования под давлением (APG): обеспечивает плотные и однородные изоляционные слои без воздушных зазоров и трещин.
2. Прецизионные процессы намотки и экранирования: уменьшают магнитную утечку и помехи, повышая точность измерений и электромагнитную невосприимчивость.
3. Полная проверка типовых испытаний: включает всесторонние испытания, такие как грозовой импульс, повышение температуры, погрешность и частичный разряд, обеспечивая соответствие национальным стандартам и стандартам IEC.

Инновационные конструктивные особенности

1. Дополнительная функция автоматического переключения двойного соотношения: поддерживает удаленное или локальное переключение соотношения для адаптации к изменениям в работе системы.
2. Предоставление интерфейса интеллектуального мониторинга: можно интегрировать модули онлайн-мониторинга температуры, тока и т. д., поддерживая интеграцию цифровой подстанции.
3. Конструкция для предотвращения взрывов и трещин: внутренняя конструкция сброса давления предотвращает разрыв оборудования во время неисправностей.

Экологичность и энергосбережение

1. Экологичные эпоксидные материалы: изоляционные материалы нетоксичны и биоразлагаемы, соответствуют требованиям экологически чистого энергетического оборудования.
2. Магнитный сердечник с низкими потерями: используются листы кремниевой стали с высокой проницаемостью и низкими потерями для уменьшения тока холостого хода и потерь в железе.
3. Конструкция, рассчитанная на длительную переработку: срок службы продукта составляет более 30 лет, материалы легко сортируются и перерабатываются после вывода из эксплуатации.

Почему выбирают нас?

1.Специализированный производитель трансформаторов на напряжение 35 кВ: предлагает серию продуктов с отработанными процессами и возможностями массового производства.
2. Полные сертификаты и отчеты: Предоставляет отчеты о типовых испытаниях, выпущенные национальными центрами тестирования, поддерживая доступ к сети.
3. Широкое применение в отечественных и международных проектах: обширный опыт работы на электростанциях, промышленных предприятиях, в новой энергетике и других областях.
4. Комплексная сервисная поддержка: предоставляет комплексные услуги: от консультации по выбору, подтверждения чертежа, руководства по установке до послепродажного обслуживания.

Часто задаваемые вопросы

Вопрос 1. Как осуществляется подключение и переключение коэффициента трансформации для трансформаторов с двойным коэффициентом трансформации?
О: Переключение соотношения обычно осуществляется с помощью внешних соединительных элементов или клемм. См. наши электрические схемы для конкретных соединений. Некоторые модели поддерживают дистанционное электрическое переключение.
В2: подходит ли он для высокогорных районов?
О: Стандартные изделия подходят для высоты ≤1000 м. Для работы на большой высоте требуются индивидуальные конструкции с улучшенной изоляцией.
В3: Каков уровень защиты?
О: Модели для наружного применения обычно имеют степень защиты IP54. По запросу могут быть предоставлены более высокие классы защиты, например IP55.

Сервисная поддержка

1. Предпродажная техническая консультация: обеспечивает сбор и выбор параметров системы, поддержку проектирования и подтверждения чертежей. 2. Руководство по установке на месте: инженеры доступны для выезда на место или видеоинструкции по установке и вводу в эксплуатацию. 3. Поставка запасных частей: Поддерживает запас основных компонентов для быстрой замены и ремонта.
