Высоковольтный вакуумный выключатель для наружного применения

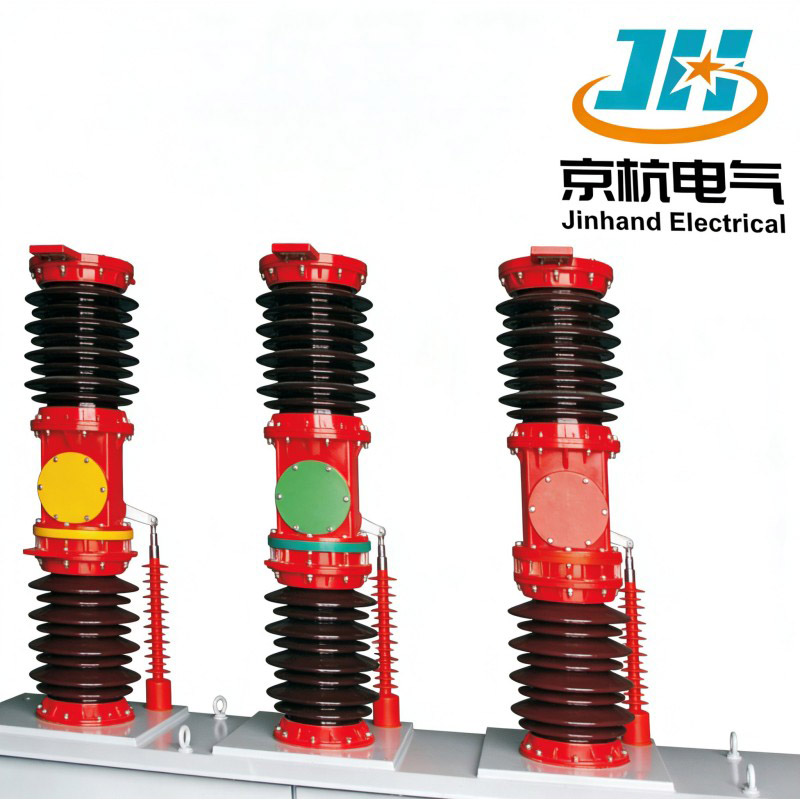

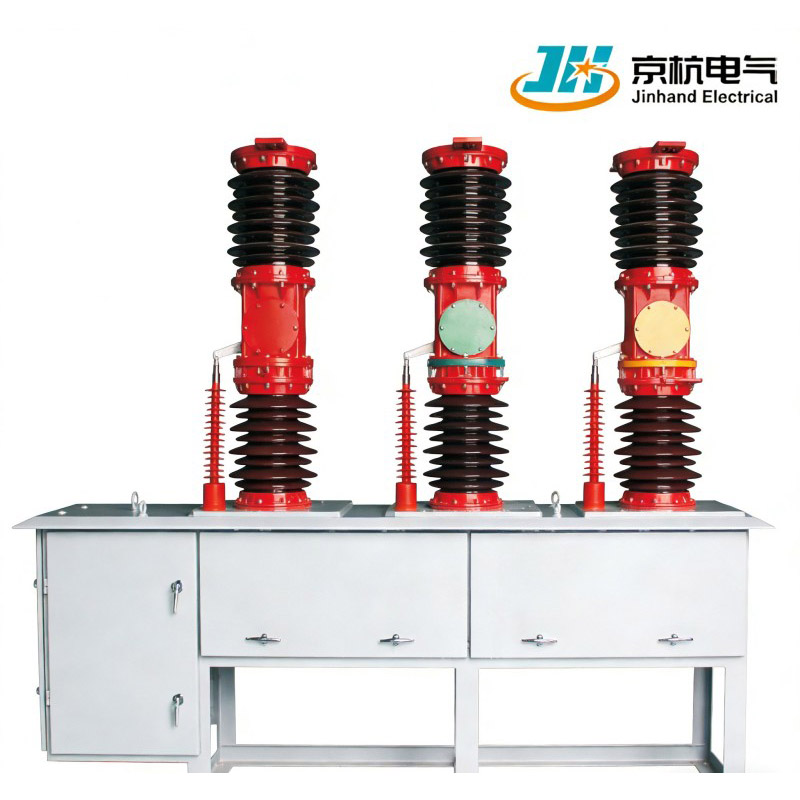

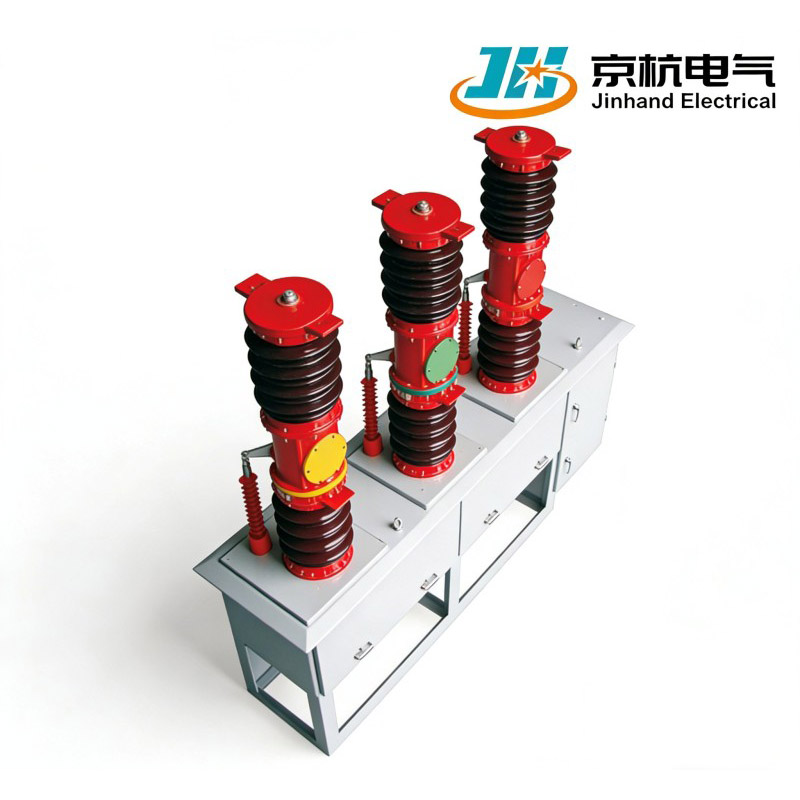

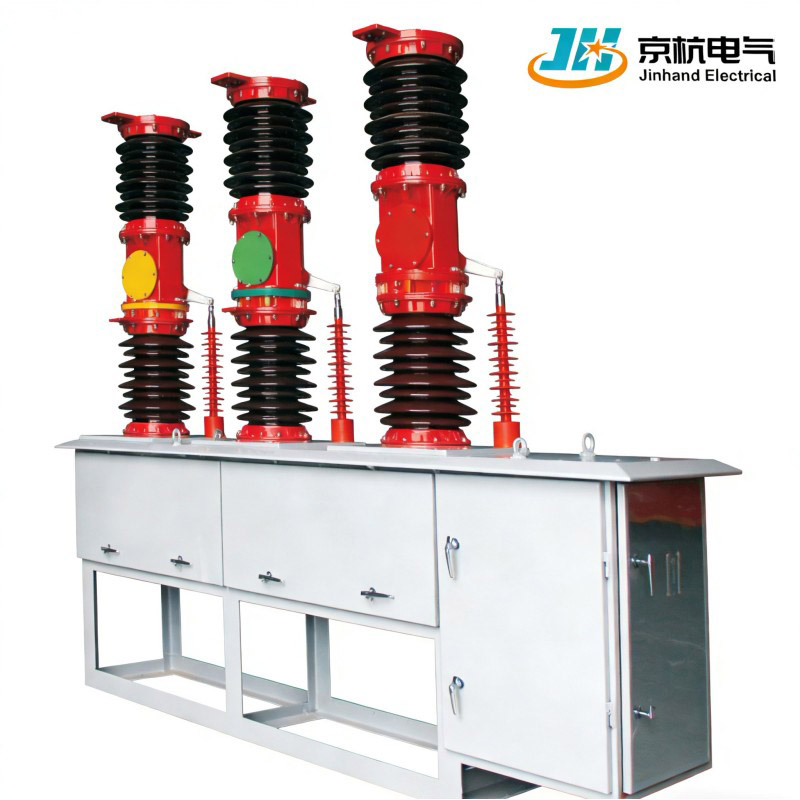

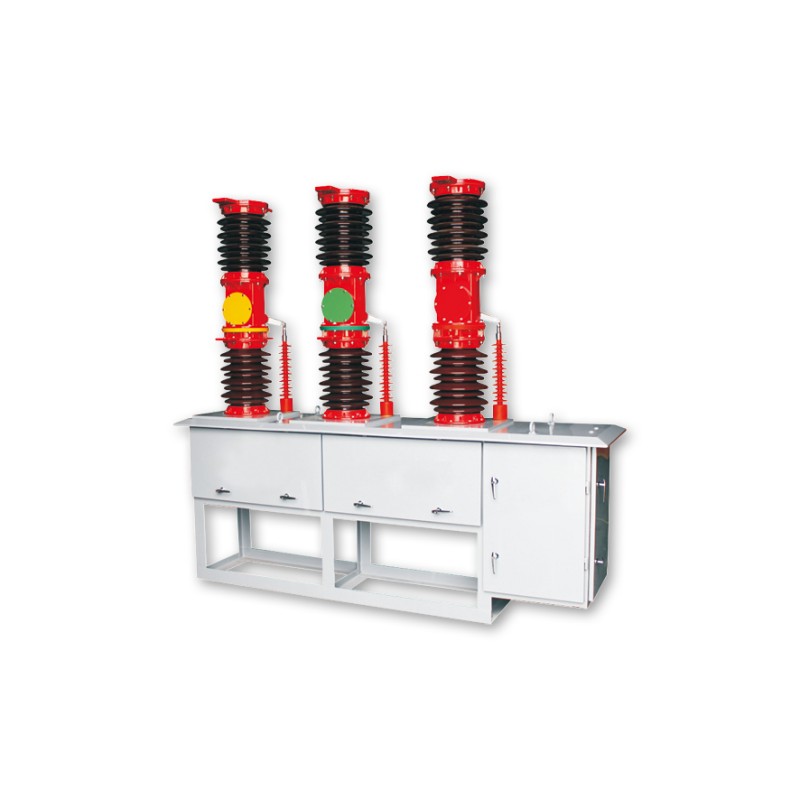

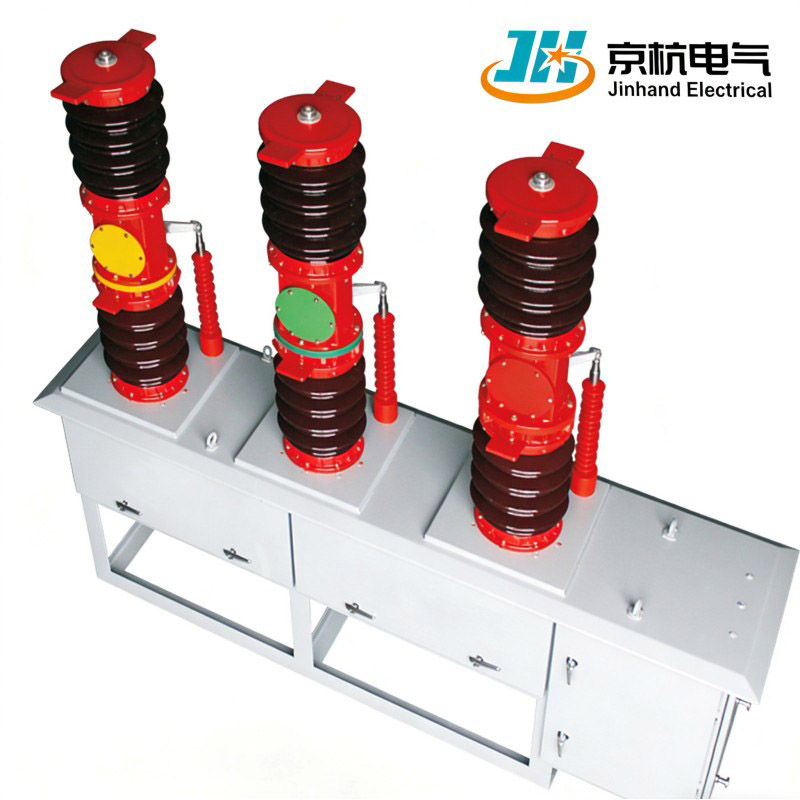

Высоковольтный вакуумный выключатель для наружного применения ZW7-40.5, производимый и поставляемый китайской компанией Jinhand Electrical, предназначен для трехфазных систем переменного тока частотой 50 Гц и напряжением 40,5 кВ. Этот автоматический выключатель заводского изготовления обеспечивает надежное переключение и прерывание токов нагрузки, перегрузки и короткого замыкания в распределительных сетях.

Преимущества

1. Надежная защита: эффективно прерывает токи нагрузки, перегрузки и токи короткого замыкания, обеспечивая безопасность и целостность энергосистем.
2. Высоковольтная мощность: специально разработан для работы при напряжении 40,5 кВ, что делает его пригодным для высоковольтных применений на открытом воздухе.
3. Долговечность: создан для использования на открытом воздухе и обеспечивает надежную работу в различных условиях окружающей среды.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Основные характеристики

1. Трехфазная конструкция: оптимизирована для трехфазных энергосистем с частотой переменного тока 50 Гц, что повышает совместимость со стандартными электрическими сетями.
2. Универсальность работы: возможность переключения и прерывания нескольких типов токов, включая токи нагрузки, перегрузки и короткого замыкания.
3. Вакуумная технология: используется технология вакуумного прерывания, которая повышает надежность и снижает требования к техническому обслуживанию по сравнению с традиционными автоматическими выключателями.

Основные характеристики продукта

1. Полная защита от высокого напряжения: номинальное напряжение 40,5 кВ, подходит для распределительных сетей среднего напряжения 35 кВ, с возможностью отключения при полной нагрузке, перегрузке и токе короткого замыкания.
2. Длительный механический срок службы: Механический срок службы до 10 000 операций, подходит для частого переключения и автоматизации.
3. Высокая адаптация к окружающей среде: полностью герметичная конструкция опоры с твердой изоляцией, отличная устойчивость к конденсации, загрязнению и соляному туману, подходит для суровых условий эксплуатации на открытом воздухе.
4. Интегрированные интеллектуальные функции: поддержка удаленного мониторинга и локального управления с дополнительными интеллектуальными устройствами защиты, связи и диагностики для поддержки обновлений автоматизации распределительной сети.

Оптимизация операционных затрат

1. Вакуумный прерыватель, не требующий обслуживания: не требуется проверка или замена дугогасительной среды на протяжении всего срока службы, что значительно снижает объем работ и затраты на техническое обслуживание.
2. Модульная конструкция: Трансформаторы тока, рабочие механизмы и блоки управления имеют модульную конструкцию, что позволяет быстро заменять неисправные компоненты и минимизировать время простоя.
3. Интеллектуальный мониторинг состояния: встроенные датчики и модули связи поддерживают мониторинг температуры, онлайн-анализ механических характеристик и раннее предупреждение о неисправностях для профилактического обслуживания.
4. Длительная эксплуатация без технического обслуживания: мало точек смазки, высокая надежность механизма, требуется только базовый плановый осмотр, что снижает долгосрочные эксплуатационные расходы.

Логистика и установка

1. Компактная транспортная конструкция: трехполюсная общая конструкция корпуса, общий вес при транспортировке 800 кг, подходит для перевозки в стандартных контейнерах и грузовиках, имеет прочную, противоударную упаковку.
2. Решение для быстрой установки: предоставляет предварительно собранные монтажные кронштейны и стандартизированные аксессуары, поддерживающие установку на столбе, платформе или фундаменте с простым подключением на месте.
3. Простой ввод в эксплуатацию: оснащен локальной панелью управления и интерфейсами отладки, поддерживает заданные параметры, функциональное тестирование и удаленный ввод в эксплуатацию для сокращения времени ввода в эксплуатацию.
4. Глобальная логистическая поддержка: сотрудничает с несколькими международными логистическими компаниями, обеспечивая доставку «от двери до двери», таможенное оформление и руководство по доставке на место.

Долговечность и стабильность

1. Полностью герметичный корпус из нержавеющей стали: степень защиты IP67, устойчивость к коррозии и ультрафиолетовому излучению, подходит для высокой влажности, большой высоты и прибрежных зон.
2. Высокая надежность изоляции: выдерживаемое напряжение сухой промышленной частоты 95 кВ, влажное 80 кВ, выдерживаемость грозового импульса 185 кВ, стабильные характеристики изоляции с низким частичным разрядом.
3.Точная работа механизма: средняя скорость открытия 1,5±0,2 м/с, скорость закрытия 0,7±0,2 м/с, трехфазная синхронизация ≤2 мс, что обеспечивает надежную работу.
4. Широкая температурная адаптируемость: диапазон рабочих температур от -40 ℃ до +60 ℃, механизм накопления энергии и контроллер проверены в ходе циклических испытаний при высоких/низких температурах.

Преимущества производственного процесса

1. Полностью автоматизированная производственная линия: для опор с твердой изоляцией используется роботизированная сварка, обработка с ЧПУ и процесс APG (автоматическое гелеобразование под давлением) для опор с твердой изоляцией.
2. Строгие заводские испытания: каждое устройство подвергается испытаниям механических характеристик, испытаниям на сопротивление цепи, испытаниям на выдерживаемое напряжение промышленной частоты и импульса, а также обнаружению частичного разряда.
3.Контроль материалов и процессов: контакты изготовлены из медно-хромового сплава, детали механизма термически обработаны и обработаны поверхности, изоляционные материалы соответствуют стандартам устойчивости к окружающей среде и погодным условиям.
4. Система отслеживания качества. Внедряет систему управления штрих-кодами для записи источников ключевых компонентов, параметров процесса и данных испытаний для отслеживания полного жизненного цикла.

Инновации

1. Интегрированный интеллектуальный полюс: объединяет вакуумный прерыватель, изоляционную опору и датчики в полюс с твердой изоляцией, что обеспечивает компактную конструкцию и высокую надежность.
2. Двойной пружинный механизм накопления энергии: обеспечивает ручное/электрическое накопление энергии, короткое время хранения, стабильную энергию закрытия/открытия, поддерживает быстрое автоматическое повторное включение.
3. Совместимость с интеллектуальными коммуникациями: поддерживает несколько протоколов связи, включая IEC 61850, Modbus, DNP3.0, для легкой интеграции в системы интеллектуальных подстанций.
4. Удобный интерфейс: оснащен большим ЖК-экраном и клавиатурой, поддерживает меню на китайском/английском языках, регистрацию событий, запрос ошибок и настройку параметров.
