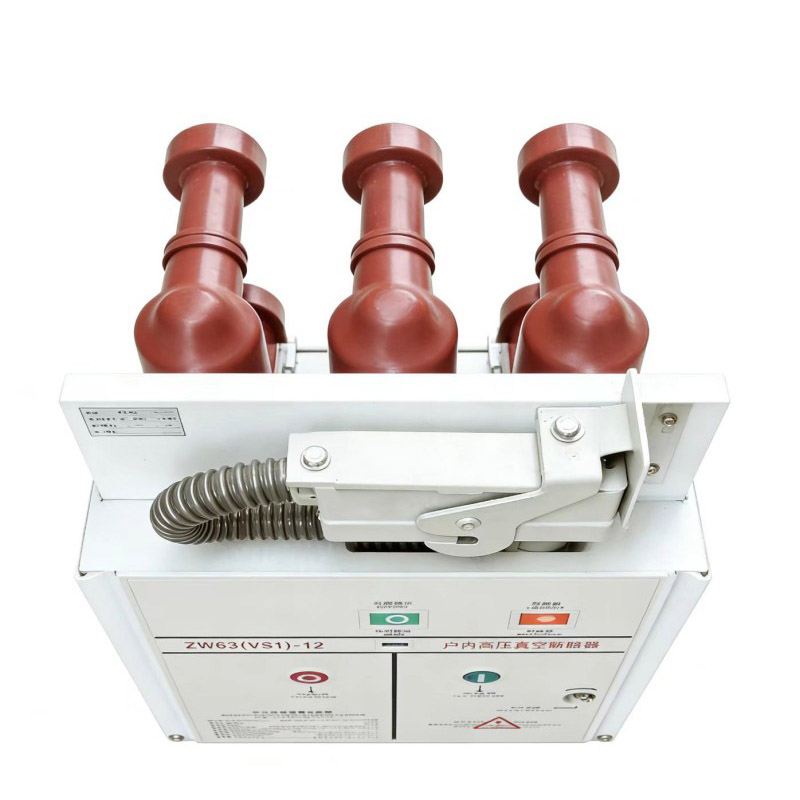

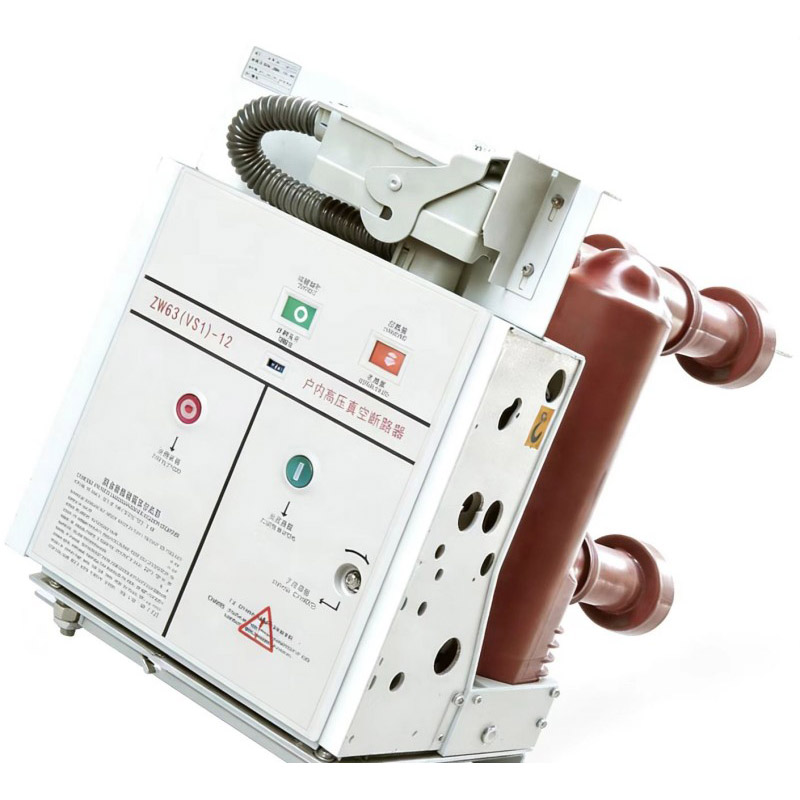

Компактный вакуумный автоматический выключатель для внутреннего применения ZN63-12, производимый китайской компанией Jinhand Electrical, включает в себя полюсный блок с твердой изоляцией, герметизированный эпоксидной смолой, и механизм с постоянными магнитами, обеспечивающий работу без технического обслуживания. Как надежный завод и поставщик, мы предлагаем экономически эффективное решение с повышенной устойчивостью к воздействию окружающей среды и рассеиванием тепла для широкого применения.
1. Экологическая устойчивость: конструкция с твердой изоляцией решает проблемы экологической устойчивости, значительно расширяя диапазон применения.
2. Эксплуатация без технического обслуживания. Будучи первым автоматическим выключателем отечественной разработки, не требующим технического обслуживания, он снижает затраты и усилия на долгосрочное техническое обслуживание.
3. Высокая надежность: использование высоконадежного рабочего механизма с постоянными магнитами гарантирует, что приводная система работает без технического обслуживания.
4. Интеллектуальная система управления. В секции электронного управления используются фотоэлектрические бесконтактные переключатели вместо традиционных вспомогательных переключателей, что обеспечивает полностью электронный источник питания и интеллектуальные блоки управления, не требующие технического обслуживания.
| Проект | Единица | Параметр | ||||
| Номинальное напряжение | кВ | 12 | ||||
| Номинальная частота | Гц | 50 | ||||
| Номинальный ток | A | 630-1250 | 12:50-16:00 | |||
| Номинальный ток отключения короткого замыкания | кА | 20 | 25 | 31.5 | ||
| Номинальный ток включения при коротком замыкании | кА | 50 | 63 | 80 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50 | 63 | 80 | ||
| Номинальный кратковременный выдерживаемый ток 4 с | кА | 20 | 25 | 31.5 | ||
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин. | кВ | 42(фаза-земля)/48(прерыватель)RMS;75(фаза-земля)/85(прерыватель)Пик; | |||
| Выдерживаемое напряжение грозового импульса | ||||||
| Номинальная последовательность операций |
|
Открыть-0,3 с-Закрыть/Открыть-180 с-Закрыть/Открыть | ||||
| Механическая жизнь | Время | 20000 | ||||
| Номинальное количество операций отключения при коротком замыкании | Время | 100 | 50 | |||
| Номинальное замыкающее напряжение рабочего механизма | V | AC/DC 110、220 | ||||
| Номинальное напряжение открытия рабочего механизма | V | AC/DC 110、220 | ||||
| Контактный разрыв | мм | (9±1) | ||||
| Перебег (длина сжатия контактной пружины) | мм | 3,5±0,5 | ||||
| Неодновременность трехфазного включения | РС | ≤2 | ||||
| Время отскока при закрытии контакта | РС | ≤2 | ||||
| Средняя скорость открытия | РС | 0,9~1,2 | ||||
| Средняя скорость закрытия | РС | 0,4~0,8 | ||||
| Время открытия | Под максимальным рабочим напряжением | РС | ≤50 | |||
| При минимальном рабочем напряжении | ≤80 | |||||
| Время закрытия | РС | ≤100 | ||||
| Сопротивление главной цепи на фазу | мкОм | ≤50 | ||||
| Допустимая совокупная толщина износа подвижных и неподвижных контактов | мм | 3 | ||||

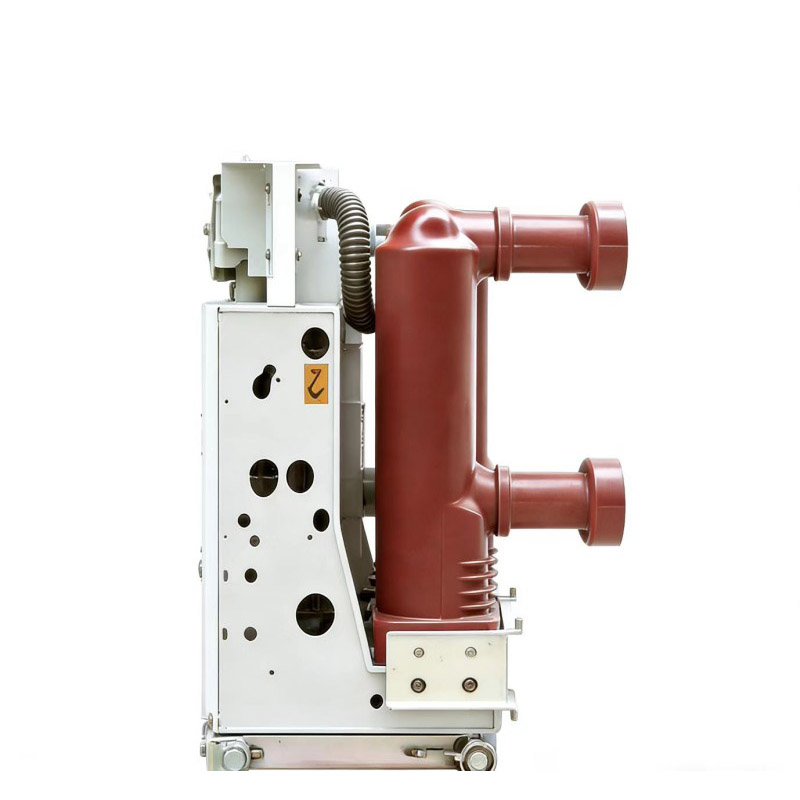

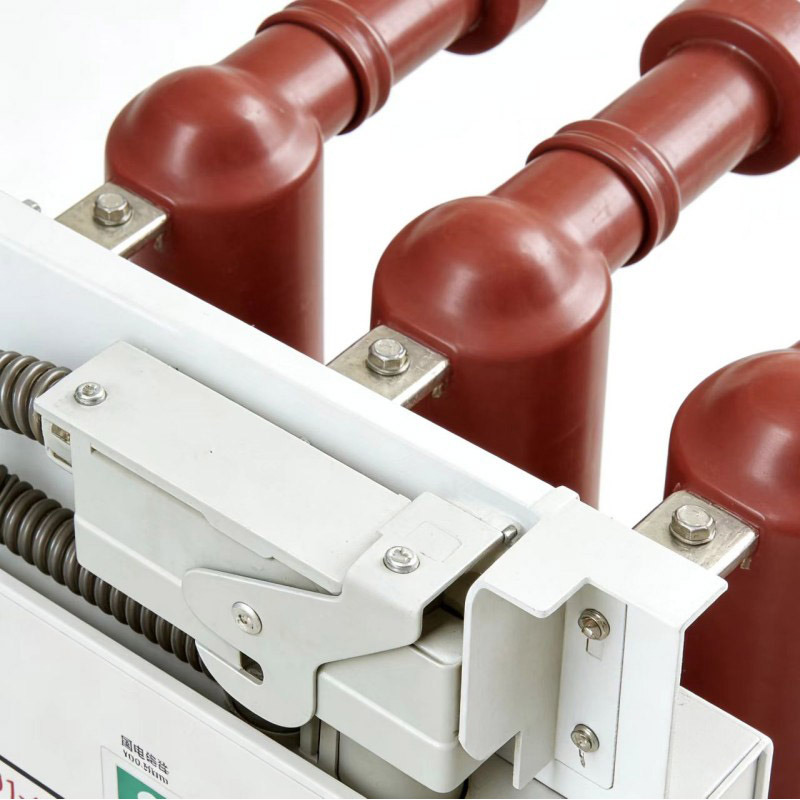

1. Интегрированная конструкция: вакуумный прерыватель, основная электрическая цепь и изоляционная опора объединены в единый герметизированный полюсный блок, что упрощает общую конструкцию.
2. Технология самоциркуляционной вентиляции: встроенный герметизированный опорный блок включает в себя технологию самоциркуляционной вентиляции для эффективного решения проблем рассеивания тепла, связанных с конструкциями с твердой изоляцией.
3. Компоненты с длительным сроком службы: долговечный вакуумный прерыватель в сочетании с технологией герметизации эпоксидной смолой обеспечивает долговечность и надежность встроенного герметизированного полюсного блока.
4.Компактная конструкция: компактная конструкция оптимизирует использование пространства, что делает ее подходящей для различных условий установки.
1. Полностью необслуживаемая конструкция: первый в Китае автоматический выключатель, реализующий концепцию, не требующую обслуживания; механизм с постоянными магнитами и электронное управление не требуют обслуживания.
2.Сверхвысокий механический срок службы: Механический срок службы составляет 20 000 операций, что более чем вдвое превышает срок службы традиционных пружинных механизмов.
3. Интеллектуальное электронное управление: вместо традиционных вспомогательных переключателей используются фотоэлектрические бесконтактные переключатели, что обеспечивает полностью электронное питание и интеллектуальное управление.
4.Компактная и энергосберегающая конструкция: конструкция интегрированного полюсного блока уменьшает объем на 40% по сравнению с традиционными продуктами, экономя место для установки.
5. Отличные характеристики рассеивания тепла: используется технология самоциркуляционной вентиляции для эффективного решения проблем рассеивания тепла в конструкциях с твердой изоляцией.
1.Использует полностью автоматизированные производственные линии вакуумного литья для обеспечения литья эпоксидной смолы без пузырьков и дефектов.
2. В механизмах с постоянными магнитами используется высокоточная технология намагничивания и оптимизации магнитной цепи для обеспечения стабильной работы.
3. В фотоэлектрических датчиках используется технология упаковки промышленного уровня, работающая при температуре от -40°C до +85°C.
4. Каждый продукт перед отправкой с завода проходит 200 испытаний механических характеристик и испытаний на повышение температуры, чтобы гарантировать отсутствие дефектов.
1. Бистабильный механизм с постоянным магнитом: используются постоянные магниты из неодима, железа и бора для достижения бистабильного удержания при закрытии и открытии без механических защелок.
2. Полностью электронное управление: встроенный 32-битный микропроцессор поддерживает связь по шине CAN для интеллектуальной защиты и управления.
3. Адаптивная система отвода тепла: автоматически регулирует поток вентиляции в зависимости от повышения температуры, чтобы обеспечить оптимальное рассеивание тепла.
4. Беспроводной мониторинг состояния: дополнительные модули беспроводного измерения температуры и онлайн-мониторинга механических характеристик.
5. Система быстрого подключения: используются электрические соединения по принципу «подключи и работай», что сокращает время установки на 70%.
Мы создали интеллектуальную систему управления логистикой, поддерживающую отслеживание грузов в режиме реального времени и мониторинг температуры/влажности. Использует экологичные упаковочные решения из 100% перерабатываемых упаковочных материалов. Поддерживает различные условия международной торговли и предоставляет комплексные услуги таможенного декларирования, оформления и доставки для обеспечения безопасного и своевременного прибытия грузов.
Благодаря более чем десяти годам целенаправленного развития компания Jinhand входит в число ведущих производителей и поставщиков электрооборудования Китая. На нашем заводе внедрены различные передовые технологии и оборудование, и мы приглашаем вас приобрести нашу высококачественную и экономичную продукцию, произведенную в Китае.
