Понимание различных типов является ключом к выбору. Обширный ассортимент Jinhand охватывает все основные категории:

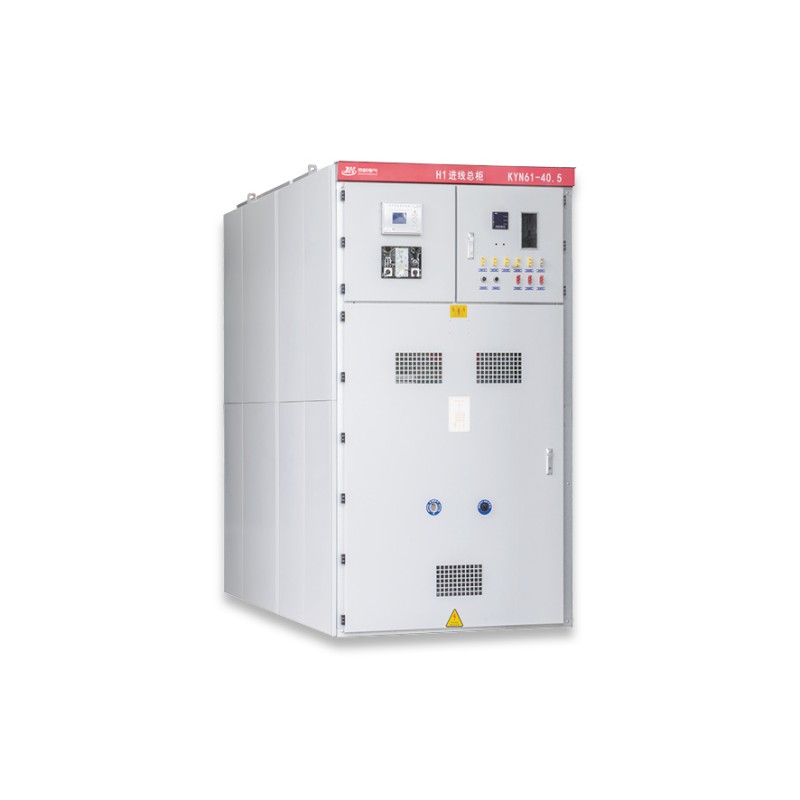

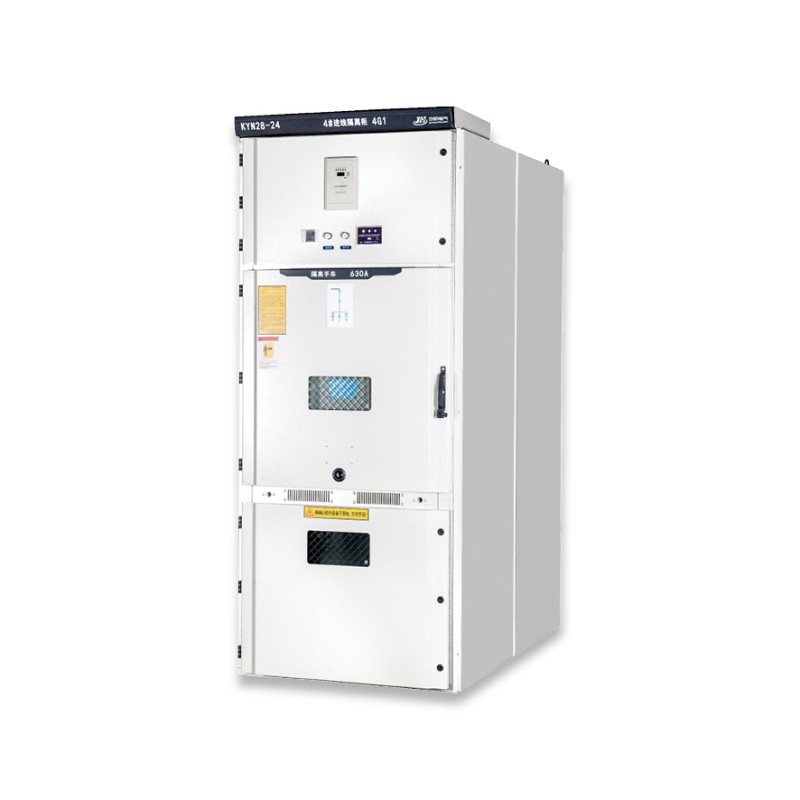

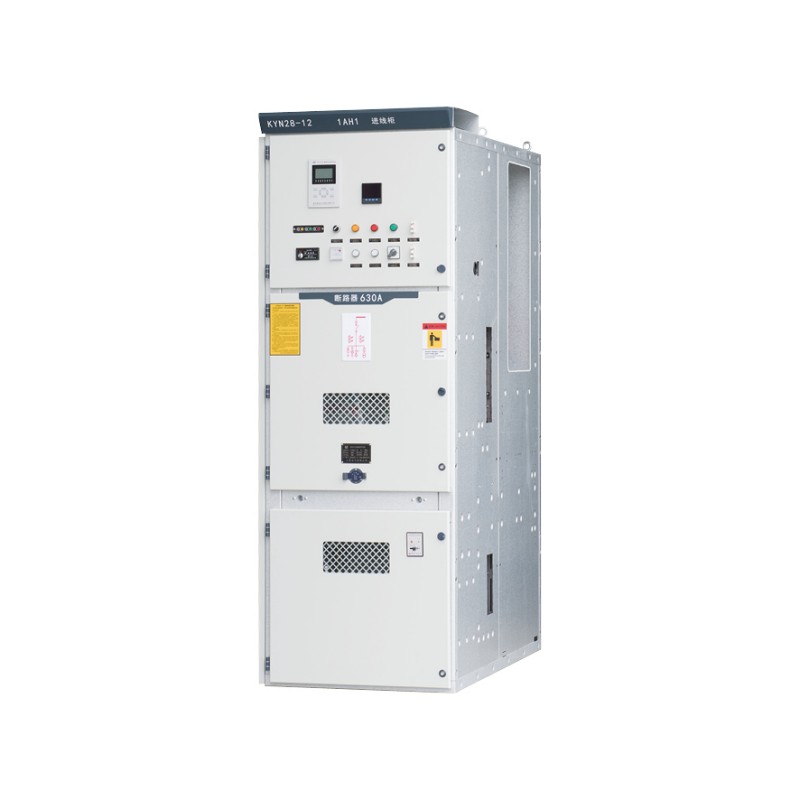

КИН61-40,5, КИН28-24, КИН28-12.
Выдвижная тележка с выключателем для простоты обслуживания, полностью разделенная на отсеки для обеспечения безопасности, прочный металлический корпус.
Вспомогательные электростанции, главные подстанции на промышленных предприятиях (сталелитейные, цементные, горнодобывающие), водозаборы крупных коммерческих зданий.
ХГН-12.
Литая изоляция из эпоксидной смолы, полностью герметичная, не подверженная влиянию окружающей среды, компактная.
Городские кабельные распределительные сети, фермы с возобновляемыми источниками энергии (солнечная/ветровая), больницы, центры обработки данных, суровые условия (прибрежные, загрязненные).

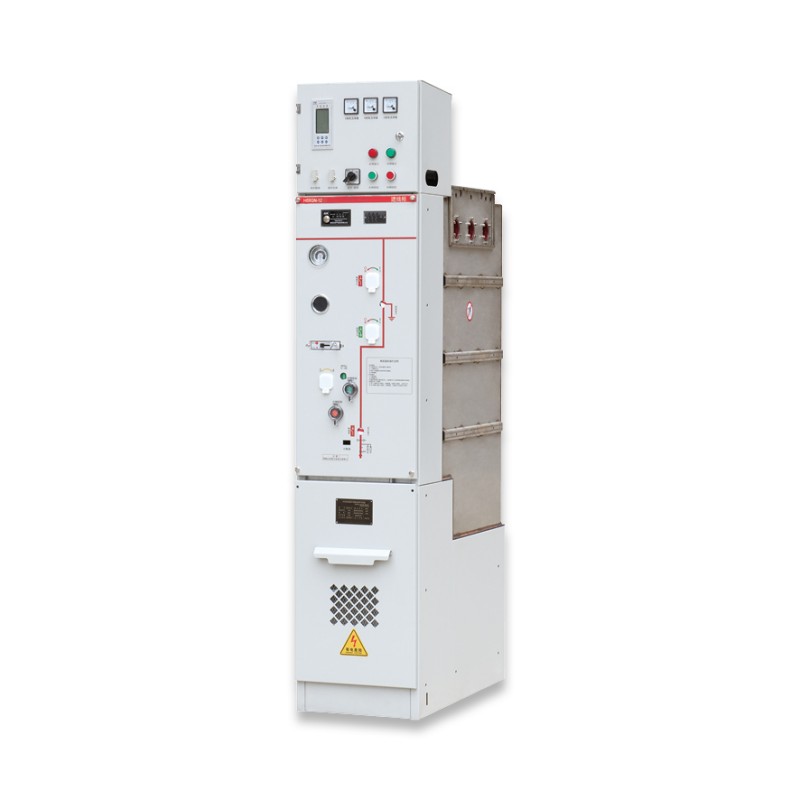

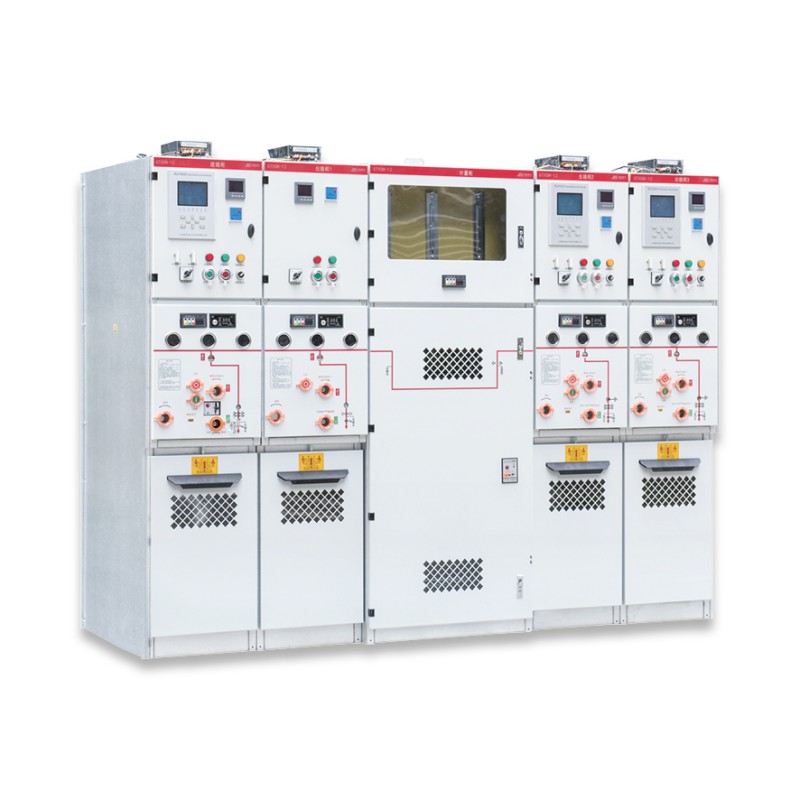

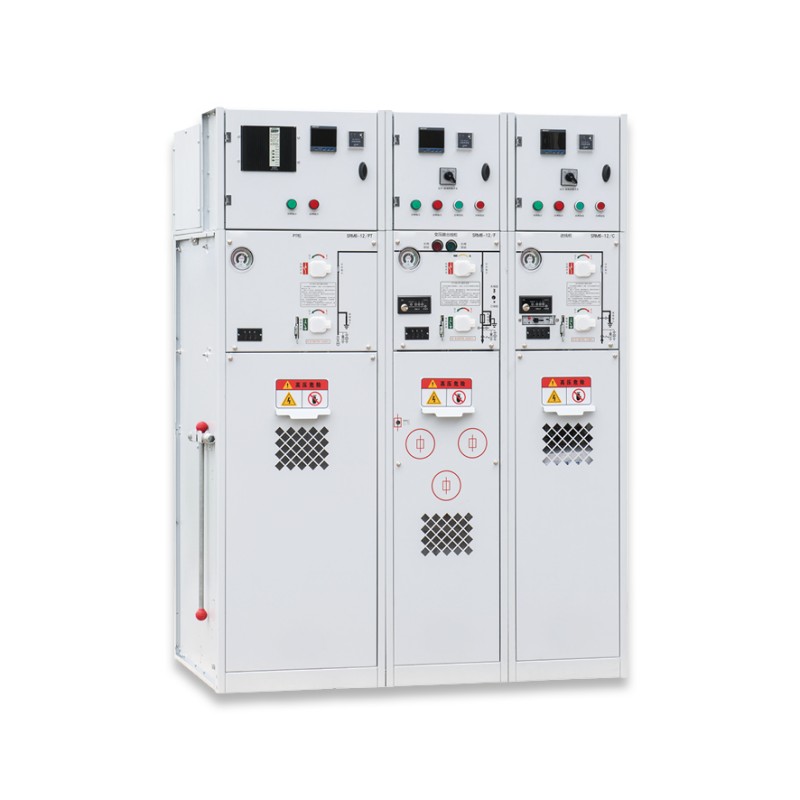

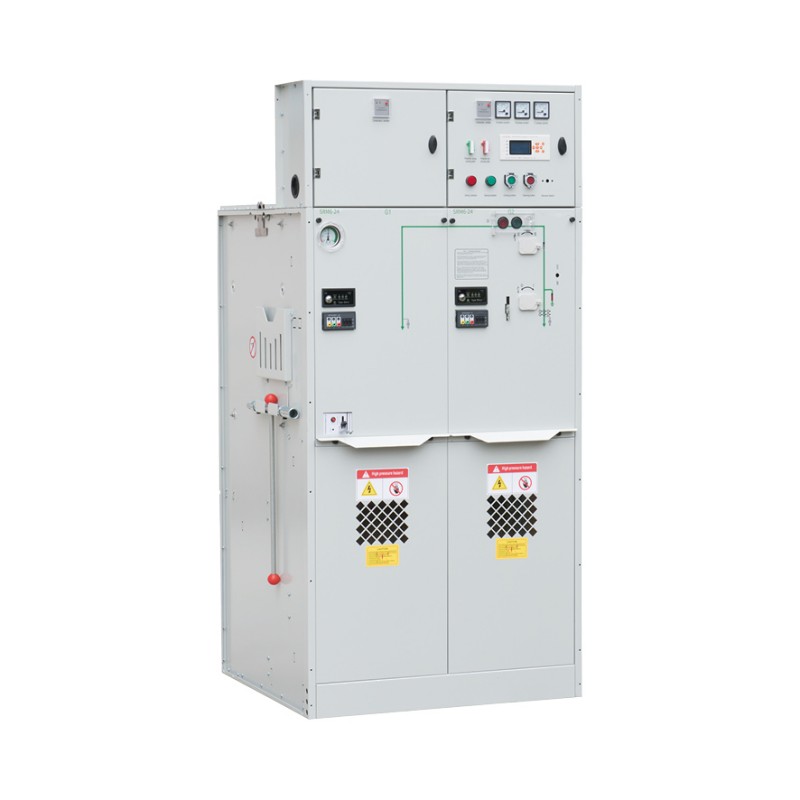

СРМ6-12/24, ХВХГН-12/24.
Части под напряжением заключены в герметичные резервуары под давлением, заполненные элегазом или экологически чистым газом. Чрезвычайно компактный, не требующий обслуживания, идеально подходящий для ограниченного пространства или чувствительных мест.
Подстанции метро, закрытые распределительные станции, высотные здания, железные дороги, аэропорты, территории, подверженные затоплению или сильному загрязнению.

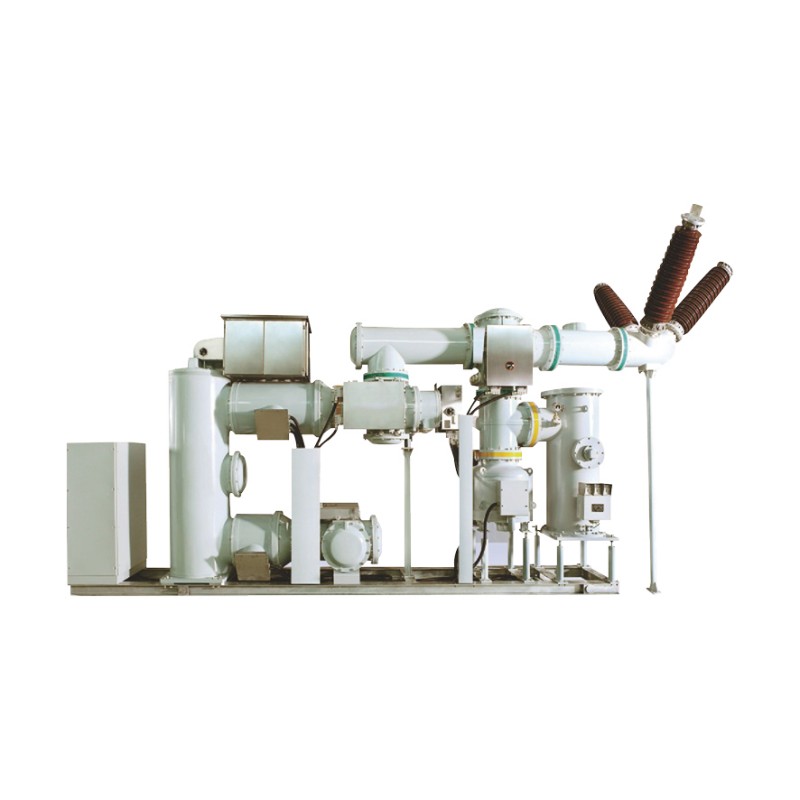

ZFW41-126.
Модульный трехпозиционный переключатель, чрезвычайно компактная конструкция (экономия до 70 % места по сравнению с AIS), совместимость с интеллектуальным мониторингом.
Подстанции 110 кВ в городской черте, главные вводы промышленных предприятий, гидроэлектростанций или тепловых электростанций.
Выбор распределительного устройства высокого напряжения включает в себя технические, экологические и экономические соображения. Следуйте этому руководству и воспользуйтесь бесплатной консультацией Джинханда:
Какое у вас напряжение в системе?
12кВ, 24кВ, 40,5кВ
Каков нормальный и пиковый ток нагрузки?
1250А, 2000А, 3150А
Какой максимальный ток короткого замыкания может генерировать ваша система?
Это определяет требуемую кратковременную стойкость (Icw) и отключающую способность (Icu). Jinhand предлагает диапазоны до 40 кА/4 с и ток отключения до 40 кА.
Мы предлагаем решения для обоих.
GIS (SRM6) — лучший выбор для ограниченного пространства.
Является ли это место загрязненным, соленым, влажным или пыльным?
Редукторы с твердой (XGN) или газовой (SRM6, HBXGN) изоляцией обеспечивают превосходную устойчивость.
Стандартные конструкции рассчитаны на расстояние ≤1500 м. Для больших высот Jinhand предлагает специально адаптированные конструкции.
Это непреложная функция безопасности, предназначенная для предотвращения неправильной эксплуатации. Все распределительные устройства Jinhand имеют надежную механическую или механо-электрическую блокировку.
Какой уровень защиты (перегрузка по току, замыкание на землю) и управления (местного/дистанционного) необходим?
Мы интегрируем стандартные реле или усовершенствованные микропроцессорные устройства.
В то время как AIS (KYN) может иметь более низкую первоначальную стоимость, GIS (SRM6) обеспечивает значительную экономию места (недвижимости), установки и обслуживания в течение срока службы более 30 лет.
Инвестиции в распределительные устройства с онлайн-мониторингом (температура, частичный разряд) могут предотвратить дорогостоящие простои.
Наша приверженность качеству отражена в достоверных данных. Ниже приведены выдержки из спецификаций наших сертификатов продукции и отчетов об испытаниях:
Таблица сравнительных технических параметров:
| Функция/модель | КИН28-12(АИС) | XGN-12(сплошной) | СРМ6-12(ГИС) | Единица |
| Номинальное напряжение | 12 | 12 | 12 | кВ |
| Номинальный ток (макс.) | 3150 | 1250 | 630/1250 | A |
| Кратковременный выдерживаемый ток (4 с) | 40 | 25/31,5 | 20/25 | кА |
| Ток отключения короткого замыкания | 40 | 25/31,5 | 20/25 | кА |
| Частота мощности. Выдерживаемое напряжение | 42/48 | 42/48 | 42/48 | кВ |
| Импульсное напряжение молнии | 75/85 | 75/85 | 75/85 | кВ |
| Изоляционная среда | Воздух | Эпоксидная смола | Элегаз/Сухой воздух | - |
| Степень защиты (корпус) | IP4X | IP3X | P67(Танк) | - |
| Срок службы конструкции | >20 лет | >30 лет | >30 лет | Годы |
| Цикл обслуживания | 5-8 лет | Минимальный | Запечатано на всю жизнь |
|
| След (относительный) | 100% | ~80% | ~30-50% | % |
Примечание. Зависит от типа модуля.
Вакуумные выключатели с ресурсом 10 000 механических операций.
Все конструкции проходят строгие испытания на частоту сети и грозовые импульсы в соответствии со стандартами IEC/GB.
Продукты КРУЭ имеют годовую норму утечки <0,5% и протестированы на сейсмостойкость при горизонтальном ускорении до 0,4g.
Наша продукция тестируется по всему миру. Вот нежелательные отзывы от наших партнеров:
«После многих лет сотрудничества высоковольтное распределительное устройство Jinhand никогда не имело серьезных проблем с качеством. Их послепродажное обслуживание оперативное, обеспечивая быструю техническую поддержку и запасные части. Они являются для нас надежным долгосрочным поставщиком».
«Сотрудничество с Jinhand Electrical превзошло наши ожидания. Они последовательно соблюдают условия контракта, обеспечивая плавный ход проекта, что дает нам полное спокойствие».
Мы предоставляем полное партнерство, а не просто продукт:
Мы анализируем ваши потребности и предоставляем принципиальные схемы, планы компоновки и спецификацию материалов.
Перед отправкой пройдите комплексные испытания на нашем предприятии. Предоставляем полные отчеты испытаний.
Изменения размеров, номиналов шин, специальных покрытий или интеграция компонентов определенных марок.
Обучение вашего эксплуатационного и обслуживающего персонала на месте или на заводе.
Мы осуществляем морские/воздушные перевозки и предоставляем стандартную 18-месячную гарантию с пожизненной технической поддержкой.
А: Абсолютно. Наше распределительное устройство может быть оснащено интеллектуальными микропроцессорными реле защиты, шлюзами связи и поддержкой таких протоколов, как IEC 61850, Modbus, DNP3.0, для обеспечения бесшовной интеграции.
О: Наша продукция производится в соответствии со стандартами GB, IEC и ANSI/IEEE. Мы имеем сертификацию CE и можем предоставить полные отчеты о типовых испытаниях от признанных лабораторий, таких как Национальный центр испытаний высоковольтной аппаратуры.
О: Являясь крупным заводом в Китае, мы обладаем значительными производственными мощностями. Срок выполнения стандартной конфигурации варьируется от 3 до 6 недель, а полностью адаптированные решения могут занять 8–12 недель.
О: Качество является неотъемлемой частью нашего процесса. Мы используем станки с ЧПУ для точного изготовления, автоматические линии порошковой окраски и 100% плановые испытания каждой единицы. Ключевые компоненты, такие как вакуумные прерыватели, поставляются надежными мировыми или отечественными поставщиками.
А: Да. Мы поддерживаем стратегический запас критически важных запасных частей и обеспечиваем пожизненную поддержку. Наша техническая команда доступна для удаленной помощи или помощи на месте.
Выбор Jinhand означает выбор партнера, заинтересованного в успехе вашего проекта. Мы сочетаем инженерное мастерство, проверенную технологию высоковольтных распределительных устройств и непревзойденное обслуживание клиентов, чтобы предоставлять решения, обеспечивающие безопасный и эффективный прогресс. Свяжитесь с Jinhand Electric Co., Ltd. сегодня для получения предложения или технического обсуждения!
