Интеллектуальный распределительный автоматический выключатель на столбе

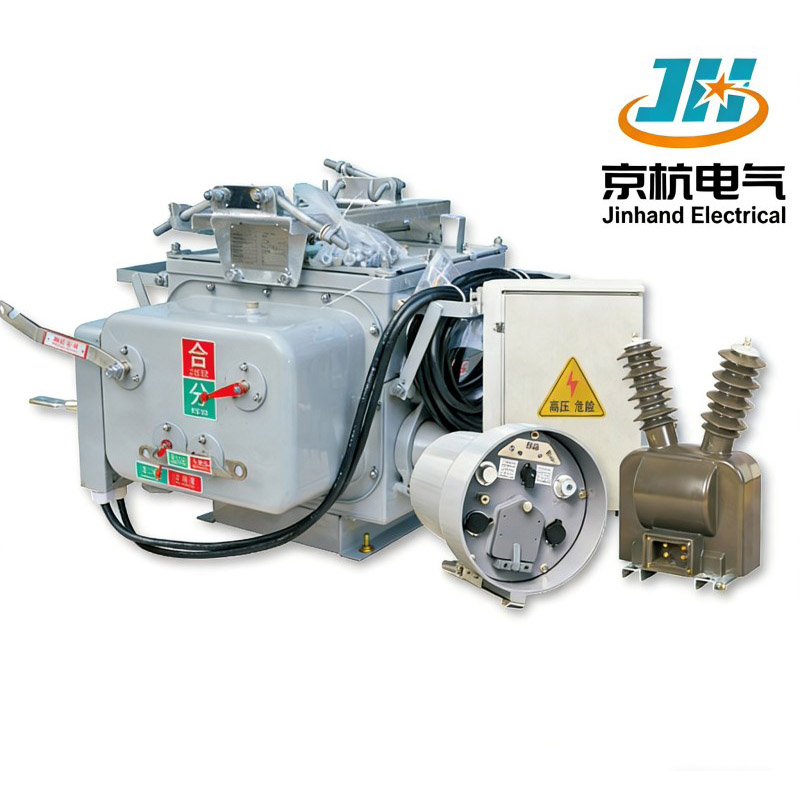

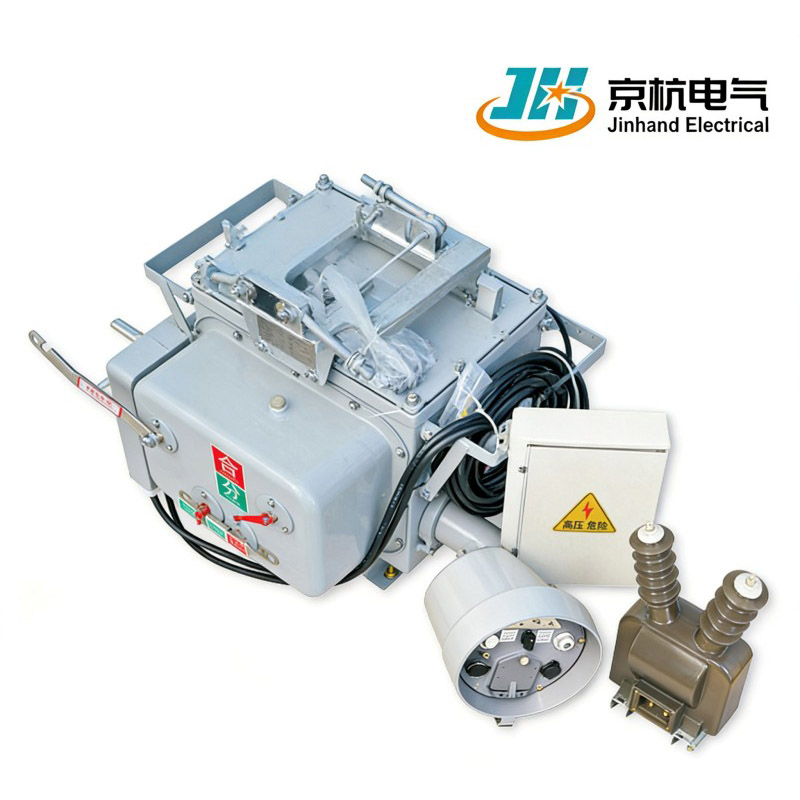

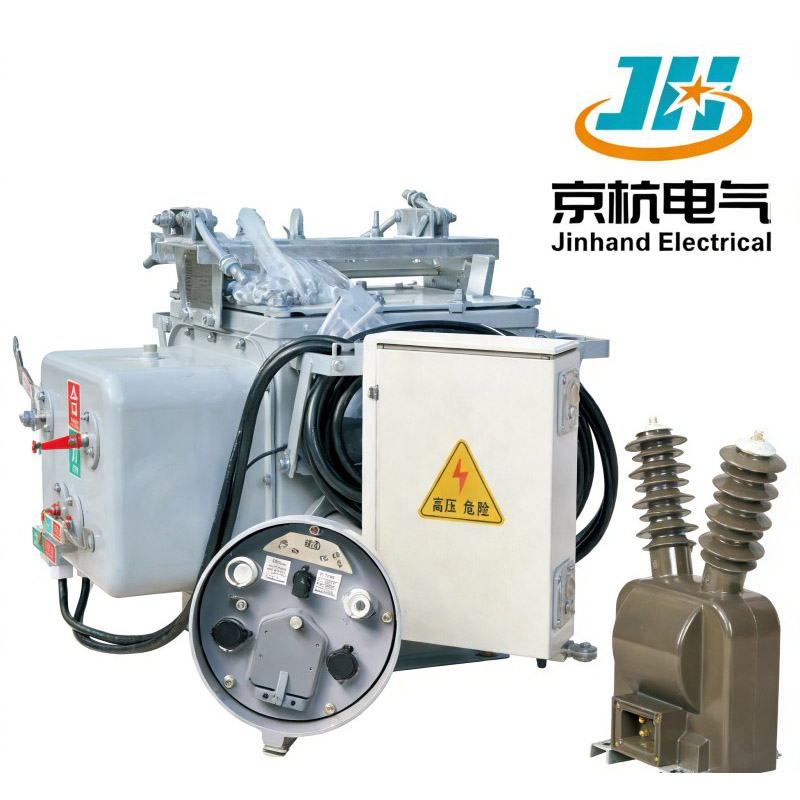

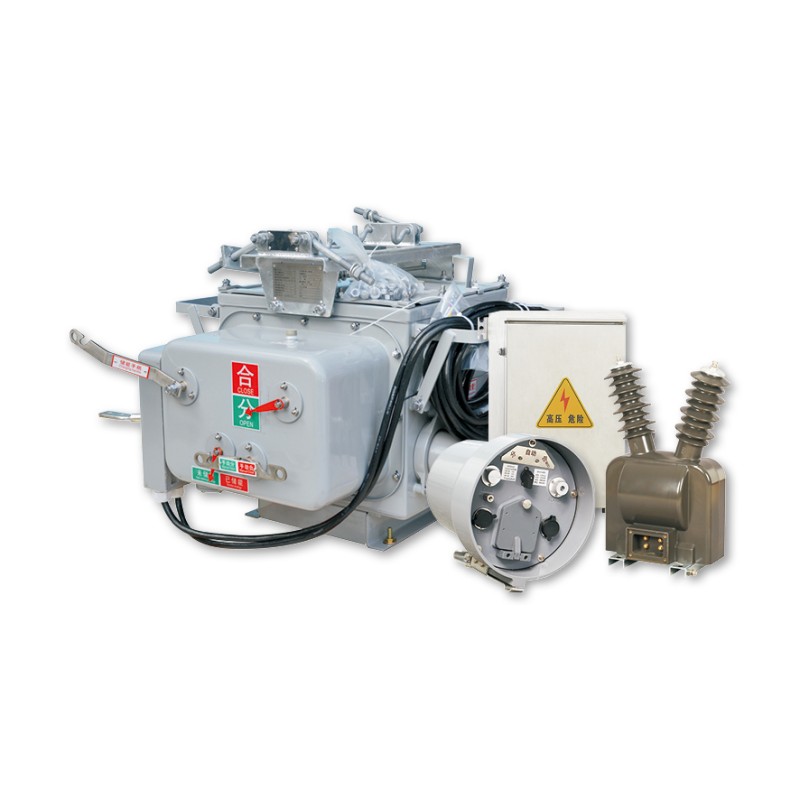

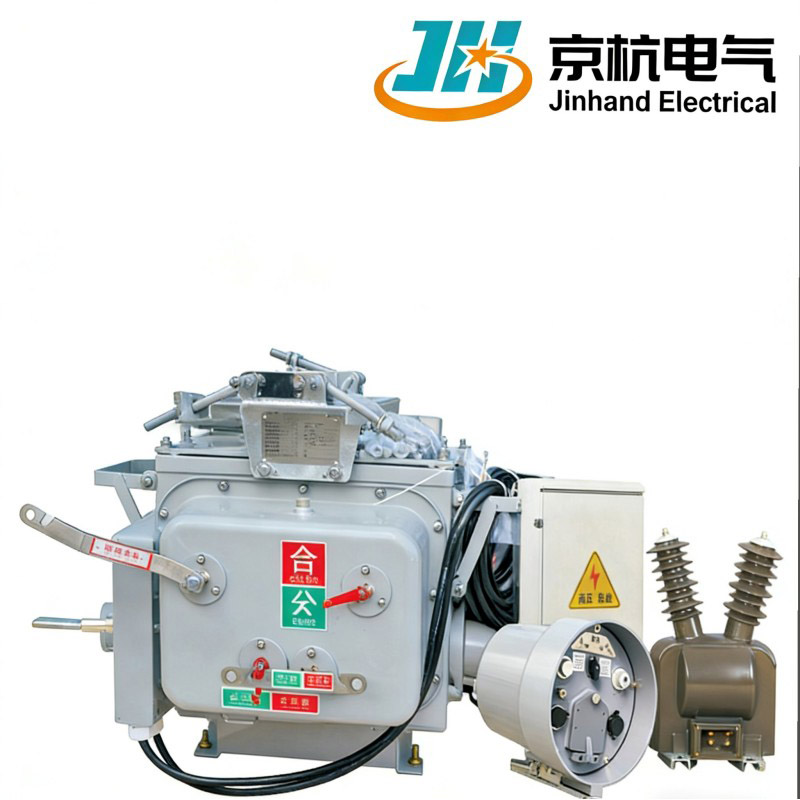

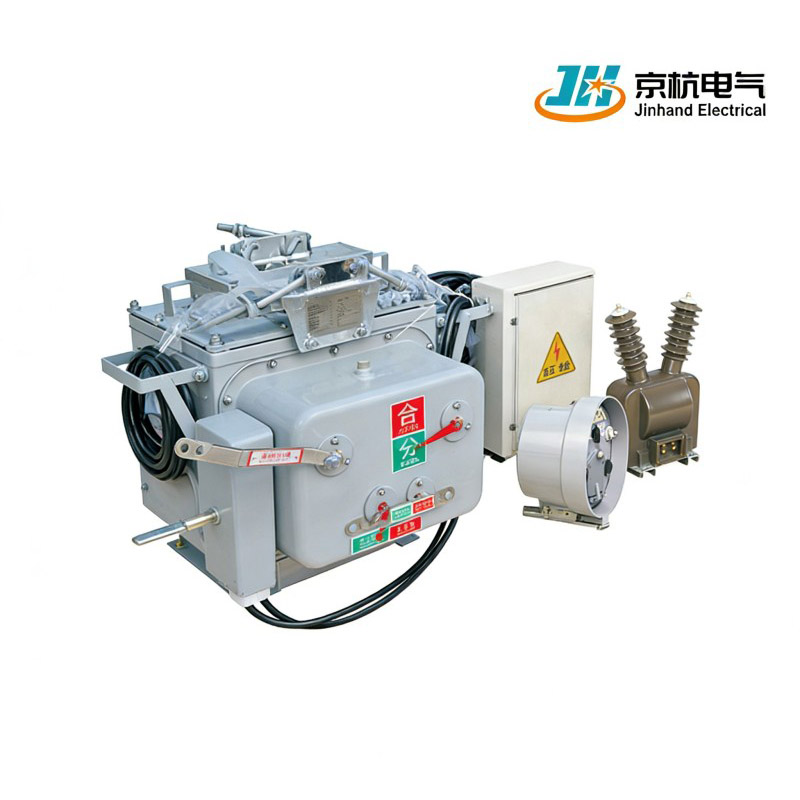

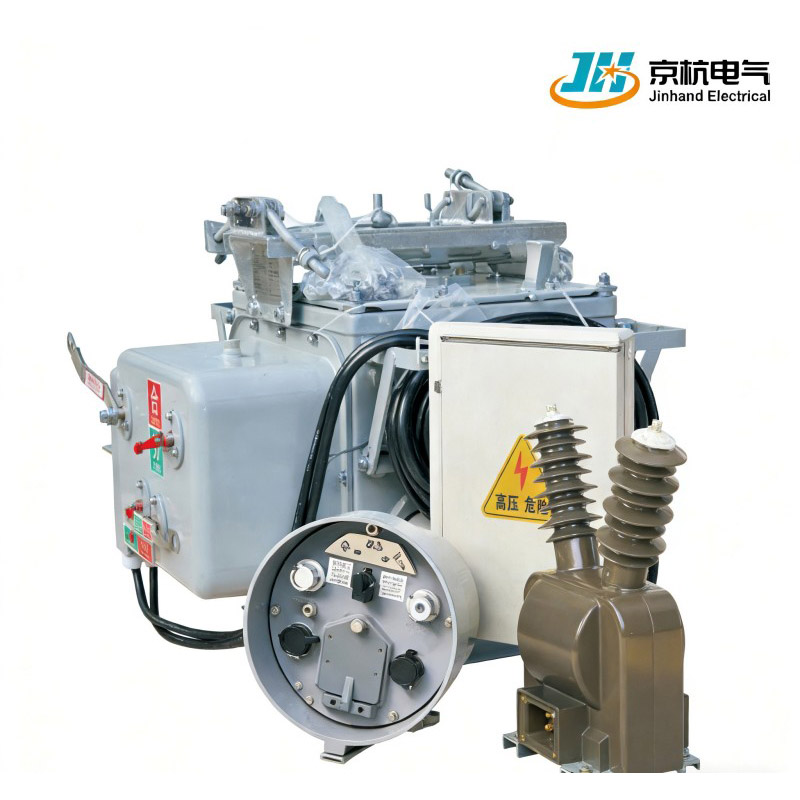

Интеллектуальный распределительный автоматический выключатель ZW20A-12, монтируемый на столбе, производства китайской компании Jinhand Electrical, предназначен для систем 12 кВ/50 Гц. Как ведущий завод и поставщик, мы предоставляем это интегрированное решение с высокоточными датчиками для автоматизации распределения, управления потерями в линиях и устранения неисправностей.

Преимущества

1. Интегрированная конструкция: автоматический выключатель имеет полностью интегрированную конструкцию, а также высокоточные датчики напряжения и тока, что повышает общую функциональность и снижает сложность установки.
2. Поддержка интеллектуального распределения: соответствует требованиям к интеллектуальным распределительным системам, обеспечивая эффективное управление потерями в линии, автоматизацию фидеров и обработку однофазных замыканий на землю при малых токах.
3. Гибкая установка: подходит для установки в различных точках, таких как точки секций, точки связи, ответвления и головки пользовательских розеток на воздушных линиях 10 кВ, что обеспечивает универсальность в применении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Основные характеристики

1. Расширенные возможности измерения и контроля: функция регистрации неисправностей линии (SOE), которая фиксирует время и характер неисправностей (заземление или короткое замыкание), что помогает эффективно устранять неисправности и выполнять техническое обслуживание.
2. Надежные характеристики уплотнения: оснащен зрелой технологией уплотнительной оболочки с классом защиты IP67, обеспечивающей надежное уплотнение, высокую воздухонепроницаемость и механическую прочность за счет технологии одноэтапного формования формы с растяжением.
3. Эксплуатация без технического обслуживания: компоненты герметизированы газом SF6 при нулевом манометрическом давлении, что защищает их от воздействия окружающей среды и гарантирует стабильную, надежную и не требующую технического обслуживания работу.
4. Отличные изоляционные характеристики: поддерживает кабельные соединения для входящих и исходящих линий, используя запатентованные угловые втулки из жидкого силиконового каучука для достижения межфазного расстояния 280 мм, обеспечивая превосходные возможности внешней изоляции.

Основные характеристики продукта

1. Интеллектуальная интегрированная конструкция: встроенные высокоточные датчики напряжения и тока поддерживают автоматизацию распределения, управление потерями в линии и обработку неисправностей.
2.Высокая надежность и отключающая способность: номинальный ток отключения при коротком замыкании до 20/25 кА, механический срок службы более 10 000 операций, подходит для сценариев частого переключения.
3. Гибкая конфигурация установки: подходит для различных мест на воздушных линиях 10 кВ, таких как точки секций, точки соединения, ответвления и пользовательские розетки, поддерживая несколько сетевых режимов.
4. Не требующая обслуживания изоляция SF₆: газовая изоляция нулевого калибра SF₆, полностью герметичная конструкция с высокой степенью защиты, адаптируемая к суровым внешним условиям.
5. Способность обрабатывать малые токи замыканий на землю: способность обнаруживать и изолировать однофазные замыкания на землю, повышая надежность электроснабжения в распределительных сетях.

Оптимизированные эксплуатационные расходы

1. Не требует обслуживания на протяжении всего жизненного цикла: герметичная конструкция изоляции SF₆ исключает необходимость регулярного пополнения газа или замены изоляции, что значительно сокращает затраты на техническое обслуживание.
2. Удаленный мониторинг и диагностика: встроенные интерфейсы связи поддерживают удаленную загрузку данных и оповещения о неисправностях, что позволяет проводить техническое обслуживание по состоянию и сокращать частоту проверок на месте.
3. Модульная и взаимозаменяемая конструкция. Функциональные модули обеспечивают быструю замену на месте, сводя к минимуму время простоя и повышая эффективность обслуживания.

Логистика и поддержка установки

1. Стандартная установка на столбе: Полный набор монтажных кронштейнов, фитингов и аксессуаров для легкой установки на различные конструкции столба.
2. Легкий и компактный дизайн: компактная общая конструкция с оптимизированным весом для удобства транспортировки и установки во время авиационных работ.
3. Глобальный опыт логистики: экспортируется в более чем 30 стран, знакомых с международными стандартами доставки, обеспечивая профессиональную упаковку и поддержку таможенного оформления.

Долговечность и стабильность

1. Высокая адаптация к окружающей среде: стабильная работа при температуре от -40°C до +70°C и высоте до 4000 м, степень защиты до IP67.
2.Высокие характеристики электрической изоляции: выдерживаемое напряжение грозового импульса 85 кВ, выдерживаемое напряжение промышленной частоты 48 кВ, подходит для суровых условий, таких как грозовые и влажные районы.
3. Прочная механическая конструкция: корпус изготовлен из высокопрочного алюминиевого сплава с антикоррозионной обработкой, устойчив к вибрации и ветру, подходит для длительной эксплуатации на открытом воздухе.

Преимущества производственного процесса

1. Полностью автоматизированная сборочная линия: ключевые компоненты собираются с использованием роботизированной сварки, автоматического наполнения газом и процессов тестирования для обеспечения единообразия продукта.
2. Строгий процесс герметизации: заполнение и герметизация SF₆ выполняются в чистом помещении с обнаружением утечек с помощью гелиевой масс-спектрометрии для обеспечения герметизации на весь срок службы.
3. Интегрированная технология датчиков: датчики напряжения и тока заключены в корпус выключателя, что позволяет избежать ошибок при установке, связанных с внешними трансформаторами.

Инновационные конструктивные особенности

1.Глубокая первичная-вторичная интеграция: встроенные высокоточные датчики напрямую выводят цифровые сигналы, что повышает точность измерений и системную интеграцию. 2. Интеллектуальная логика обработки неисправностей: включает в себя обнаружение замыканий на землю, автоматическое повторное включение и функции изоляции неисправностей, поддерживая местную автоматизацию без связи. 3. Бесшовное переключение двух источников: подходит для узловых приложений, обеспечивает автоматическое переключение питания при потере напряжения для улучшения непрерывности электропитания.

Экологичность и энергосбережение

1. Конструкция без утечек SF₆: технология уплотнений нулевого калибра предотвращает выбросы парниковых газов, обеспечивая соблюдение экологических требований.
2. Низкоэнергетический рабочий механизм: использует постоянный магнит или пружинный рабочий механизм с низким энергопотреблением и длительным сроком службы.
3. Перерабатываемые материалы: основные конструктивные компоненты изготовлены из перерабатываемого алюминиевого сплава, что соответствует принципам экологически чистого производства.

Почему выбирают нас?

1. Специализируется на оборудовании, монтируемом на столбе: более десяти лет опыта в области распределительных переключателей, монтируемых на столбе, с продуктами, тщательно проверенными и оптимизированными на местах.
2. Полные решения для автоматизации: Обеспечивает не только автоматический выключатель, но и соответствующие FTU, коммуникационные терминалы и системы главной станции для интегрированных решений.
3. Строгая система контроля качества: Полный контроль процесса от выбора компонентов до окончательного тестирования обеспечивает высокую надежность продукции.
4. Глобальная сеть обслуживания: пункты технической поддержки во многих странах обеспечивают локальный ввод в эксплуатацию, обучение и послепродажную поддержку.
